KWALIFIKACJA ELM5 - CZERWIEC 2024



PYTANIE NR 15.

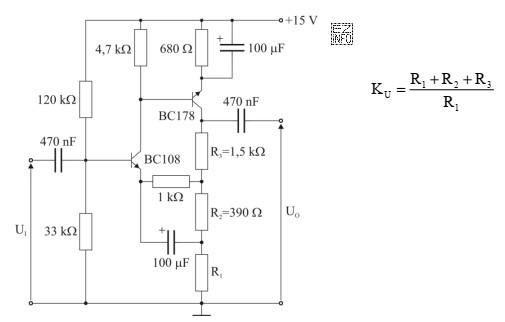

Dobierz z szeregu E12 wartość rezystancji R1 tak, aby wzmocnienie napięciowe wzmacniacza wynosiło około KU = 40 V/V.
Dobierz z szeregu E12 wartość rezystancji R1 tak, aby wzmocnienie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby uzyskać wzmocnienie napięciowe KU = 40 V/V, należy dobrać rezystancję R1 zgodnie z wzorem KU = (R1 + R2 + R3) / R1. Po podstawieniu wartości R2 = 1,5 kΩ i R3 = 390 Ω oraz rozwiązaniu równania, otrzymujemy R1 = 48,46 Ω. Najbliższą wartością z szeregu E12 jest 47 Ω, co czyni ją poprawną odpowiedzią.
