KWALIFIKACJA BUD14 - WRZESIEŃ 2014



PYTANIE NR 12.

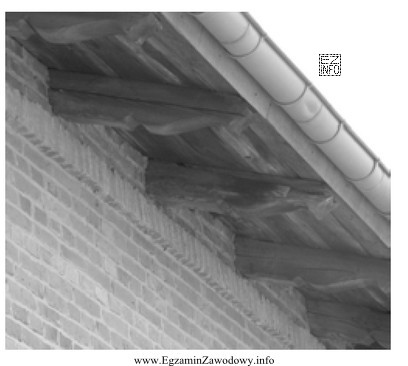

Które drewniane elementy konstrukcyjne, wystające poza obrys muru, przedstawiono na fotografii?
Ilustracja przedstawia fragment konstrukcji dachowej budynku, wykonanej z drewna, widocznej na tle ceglanego muru.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Krokwie to skośne elementy więźby dachowej, które opierają się na murłacie lub płatwi i tworzą podstawę połaci dachu. Często są widoczne jako elementy wystające poza lico muru (np. w okapie). Płatew i murłata zwykle biegną wzdłuż budynku, a jętka łączy parę krokwi wewnątrz konstrukcji.

Pełne wyjaśnienie:

Poprawna odpowiedź to "Krokwie", ponieważ krokwie są skośnymi elementami nośnymi więźby dachowej, które biegną od okapu w kierunku kalenicy i bezpośrednio wyznaczają kształt połaci dachu. W praktyce to właśnie końcówki krokwi często widać jako drewniane elementy wystające poza obrys muru (np. w strefie okapu), bo mogą tworzyć wysięg pod podbitkę i okap.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "Płatwie" – płatwie to elementy podłużne (biegnące wzdłuż budynku), które stanowią pośrednie podparcie krokwi. Zwykle nie występują jako liczne, równoległe końce wystające poza mur; ich położenie jest inne i najczęściej nie są "zestawem" krótkich wystających elementów widocznych na obrzeżu połaci.
  • "Murłaty" – murłata to belka układana na ścianie (na wieńcu), do której mocuje się krokwie. Jest elementem ciągłym, leżącym na murze, a nie szeregiem wystających poza obrys końcówek. Jeżeli jest widoczna, to raczej jako pojedynczy długi element przy krawędzi muru.
  • "Jętki" – jętka to element poziomy lub prawie poziomy, łączący parę krokwi i usztywniający wiązar. Znajduje się wewnątrz konstrukcji, w wyższej partii dachu, więc typowo nie "wystaje" poza obrys muru.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się informacja o elementach "wystających poza obrys muru" i chodzi o elementy skośne tworzące połać, najpierw rozważ krokwie. Elementy podłużne (płatwie, murłaty) i łączące (jętki) rozpoznasz po innym kierunku przebiegu i typowym miejscu w układzie więźby.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są krokwie w więźbie dachowej?
Krokwie to skośne belki tworzące podstawowy układ nośny połaci dachu. Na krokwiach opiera się poszycie lub łaty, a ich układ wyznacza kąt nachylenia dachu. Końce krokwi często znajdują się przy okapie i mogą być widoczne przy krawędzi ściany.
Jak odróżnić krokwie od płatwi na budowie?
Krokwie biegną skośnie od okapu w stronę kalenicy i występują jako wiele równoległych elementów. Płatwie są podłużne (wzdłuż budynku) i stanowią podpory dla krokwi. W praktyce płatwi jest mniej, są "ciągłe", a krokwie tworzą gęstszy "wachlarz" elementów.
Dlaczego murłata nie jest tym samym co krokiew?
Murłata to belka układana na ścianie (najczęściej na wieńcu), do której mocuje się krokwie i która rozkłada obciążenia na mur. Krokiew jest elementem skośnym tworzącym połać dachu. Murłata leży przy ścianie, a krokwie wychodzą od niej w górę.
Co to jest jętka i gdzie się ją montuje?
Jętka to element łączący parę krokwi, zwykle w środkowej lub wyższej części dachu. Jej zadaniem jest usztywnienie konstrukcji i ograniczenie rozchodzenia się krokwi. Zwykle nie znajduje się przy krawędzi muru i nie tworzy elementów wystających na zewnątrz budynku.
Kiedy widać końce krokwi wystające poza mur?
Najczęściej w strefie okapu, gdy krokwie mają wysięg poza lico ściany, aby utworzyć okap i zapewnić miejsce na podbitkę, rynnę oraz ochronę elewacji przed wodą. Wtedy na zewnątrz budynku widoczne są końcówki skośnych belek.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu elementów dachu?
Częsty błąd to mylenie elementów podłużnych z poprzecznymi: płatew i murłata są "ciągłe", a krokwie występują gęsto i skośnie. Drugi błąd to pomijanie informacji o położeniu (okap, ściana, wnętrze konstrukcji), co prowadzi do wyboru odpowiedzi "na skojarzenie".
Czy krokwie mogą opierać się na płatwi?
Tak, w wielu rozwiązaniach krokwie mają podparcie pośrednie na płatwi, co zmniejsza ich rozpiętość i ugięcia. Płatew przenosi obciążenia na słupy lub ściany. Niezależnie od układu, krokwie pozostają elementami skośnymi tworzącymi połać dachu.
Jak wiedza o więźbie przydaje się betoniarzowi-zbrojarzowi?
Pomaga w koordynacji robót przy wieńcach, stropach i ścianach poddasza, gdzie występują zakotwienia, osadzenia i kolizje z elementami dachu. Ułatwia też komunikację z innymi branżami oraz ocenę, czy szalunki i zbrojenie nie przeszkodzą w późniejszym montażu konstrukcji dachu.
Jakie elementy więźby zwykle są elementami ciągłymi wzdłuż muru?
Typowym elementem ciągłym wzdłuż muru jest murłata, czyli belka układana na ścianie. Także płatwie mają charakter podłużny (wzdłuż budynku), choć ich położenie jest zwykle wyżej, jako podpory dla krokwi. Krokwie i jętki zwykle nie tworzą długich, ciągłych pasów wzdłuż ściany.
Jak przygotować się do pytań z rozpoznawania elementów konstrukcji?
Ucz się na schematach i zdjęciach: rozpoznawaj kierunek elementu (skośny/podłużny/poziomy) i miejsce w układzie (przy murze, w połaci, wewnątrz wiązara). Pomaga też własna "ściąga" skojarzeń: krokiew=skośnie, murłata=na murze, jętka=łączy krokwie.
info

Statystycznie 52% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że krokwie to skośne elementy więźby dachowej, które opierają się na murłacie lub płatwi i tworzą podstawę połaci dachu.

Materiały:

  • Podręczniki i skrypty z podstaw budownictwa (konstrukcje budowlane i dachy) dla szkół branżowych
  • Atlas rysunków budowlanych: schematy więźb dachowych i nazewnictwo elementów
  • Materiały szkoleniowe BHP i organizacji robót na budowie (koordynacja międzybranżowa)
