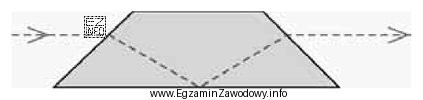

W pytaniu trzeba zidentyfikować element optyczny pokazany na rysunku. Kluczowe jest rozróżnienie, czy mamy do czynienia z elementem refrakcyjnym (pryzmat/płytka) czy refleksyjnym (zwierciadło), a następnie dopasowanie typu pryzmatu do jego geometrii.
Odpowiedź "pryzmat Dove-Wollastona" jest właściwa, gdy rysunek przedstawia element pryzmatyczny o cechach typowych dla tej konstrukcji (zestaw powierzchni płaskich tworzących charakterystyczny kształt pryzmatu, odmienny od prostych płytek oraz od pryzmatów o innych kątach/układach ścian). W praktyce egzaminacyjnej rozpoznanie odbywa się po zarysie bryły i rozmieszczeniu powierzchni roboczych.
Dlaczego pozostałe propozycje nie pasują:
- "zwierciadło sferyczne" – zwierciadło ma powierzchnię odbijającą o krzywiźnie (sferycznej). Na rysunku takiego elementu spodziewasz się łuku/wycinka sfery, a nie bryły pryzmatycznej z płaskimi ścianami.
- "pryzmat pentagonalny" – pryzmat pentagonalny ma charakterystyczny kształt związany z pięciokątnym przekrojem/układem ścian i typowo jest rozpoznawalny po "pięciobocznym" zarysie. Jeśli rysunek nie pokazuje tej geometrii, ta odpowiedź jest myląca.
- "płytka płasko równoległa" – to element o dwóch równoległych, płaskich powierzchniach. Na rysunku wygląda jak prostopadłościenna płytka o stałej grubości, bez klinowania i bez układu ścian typowego dla pryzmatu.
Wskazówka egzaminacyjna: najpierw oceń, czy powierzchnia robocza jest zakrzywiona (zwierciadło), czy płaska (pryzmat/płytka). Potem sprawdź, czy są dwie równoległe płaszczyzny (płytka), czy układ kilku ścian pod kątami (pryzmat). Dopiero na końcu dopasuj konkretny typ pryzmatu do jego charakterystycznej bryły.
