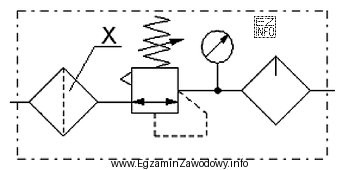

W typowych układach zasilania pneumatycznego maszyn (także urządzeń precyzyjnych) spotyka się zespół przygotowania sprężonego powietrza. Jego zadaniem jest dostarczenie medium o odpowiedniej czystości, ciśnieniu i ewentualnie stopniu naolejenia.
Odpowiedź "filtr powietrza" jest właściwa, ponieważ filtr odpowiada za usuwanie zanieczyszczeń (pył, drobiny rdzy z instalacji) oraz często za separację skroplin. W praktyce to jeden z pierwszych elementów na wejściu układu przygotowania powietrza, bo chroni dalsze elementy (np. reduktor, zawory, siłowniki) przed przyspieszonym zużyciem i zacinaniem.
Pozostałe odpowiedzi dotyczą innych funkcji:
- "smarownica" nie filtruje – jej zadaniem jest wprowadzanie mgły olejowej do strumienia powietrza (jeśli dane urządzenie tego wymaga). Mylenie smarownicy z filtrem bywa skutkiem skojarzenia, że oba elementy mogą wyglądać podobnie jako "moduł" w zespole przygotowania.
- "manometr" jest przyrządem pomiarowym. Sam w sobie nie poprawia jakości powietrza i nie stabilizuje ciśnienia, tylko wskazuje jego wartość. Na schematach jest zwykle pokazany jako wskaźnik podłączony do linii lub do reduktora.
- "zawór redukcyjny" (reduktor) służy do obniżenia i utrzymania zadanego ciśnienia roboczego. To element regulacyjny, a nie filtracyjny; może współpracować z manometrem, ale nie zastępuje filtra.
Wskazówka egzaminacyjna: przy identyfikacji elementu na schemacie najpierw ustal, czy symbol opisuje oczyszczanie, pomiar, regulację czy dozowanie. Dopiero potem dopasuj nazwę. To ogranicza ryzyko wyboru odpowiedzi "na skróty", wynikającego z samej kolejności elementów w zespole przygotowania powietrza.
