KWALIFIKACJA MEP1 - CZERWIEC 2015

PYTANIE NR 30.

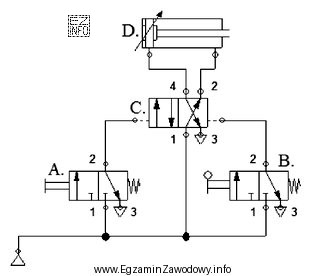

Na przedstawionym schemacie siłownik pneumatyczny jest oznaczony literą
Ilustracja przedstawia schemat pneumatyczny, który jest częścią egzaminu zawodowego dla mechanika precyzyjnego w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Siłownik pneumatyczny jest elementem wykonawczym układu – na schemacie rozpoznaje się go po symbolu cylindra z tłokiem i wysuwanym tłoczyskiem, zwykle podłączonym do rozdzielacza. Na dołączonym rysunku ten symbol odpowiada oznaczeniu literą D, dlatego ta odpowiedź jest właściwa.

Pełne wyjaśnienie:

Siłownik pneumatyczny to element wykonawczy, który zamienia energię sprężonego powietrza na ruch (najczęściej liniowy). W schematach pneumatycznych odróżnia się go od elementów sterujących (np. rozdzielaczy i zaworów) oraz od elementów przygotowania powietrza (filtr, reduktor, smarownica).

Na schemacie siłownik rozpoznaje się po symbolu cylindra z tłokiem oraz tłoczyskiem. Często widać też sposób zasilania komór (dla siłownika dwustronnego działania będą dwa przyłącza, a dla jednostronnego zwykle jedno przyłącze i sprężyna powrotna). Niezależnie od wariantu, charakterystyczne jest to, że jest to element "na końcu" toru wykonawczego – to on realizuje ruch mechanizmu maszyny.

Odpowiedź "D" jest poprawna, ponieważ na załączonym schemacie właśnie literą D oznaczono symbol siłownika (element wykonawczy z tłoczyskiem). Pozostałe oznaczenia literowe odnoszą się do innych typowych elementów układu pneumatycznego (np. zaworów, połączeń lub przygotowania powietrza), które nie mają symbolu cylindra z tłoczyskiem i nie pełnią funkcji wykonawczej.

Wskazówka egzaminacyjna: gdy masz wątpliwość, najpierw znajdź na schemacie źródło powietrza i rozdzielacz, a następnie podążaj przewodami do elementu, który wykonuje ruch – najczęściej będzie to siłownik.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Siłownik pneumatyczny to element wykonawczy, który zamienia energię sprężonego powietrza na ruch (zwykle liniowy). Na schemacie przedstawia się go jako symbol cylindra z tłokiem i tłoczyskiem. Jest zwykle podłączony przewodami do rozdzielacza sterującego kierunkiem ruchu.
Szukaj symbolu cylindra (prostokąt/komora) z zaznaczonym tłoczyskiem wychodzącym na zewnątrz. Dla wersji dwustronnej zobaczysz dwa przyłącza, a dla jednostronnej często jedno przyłącze i sprężynę powrotną. To odróżnia siłownik od zaworów i filtrów.
Na gęstych schematach wiele symboli ma podobną geometrię, a uczniowie skupiają się na literach zamiast na cechach funkcjonalnych. Dodatkowo elementy przygotowania powietrza i zawory są częściej omawiane, więc przez heurystykę dostępności łatwo je wskazać "z przyzwyczajenia".
Najczęściej pojawiają się siłowniki jednostronnego działania (powrót sprężyną) i dwustronnego działania (zasilanie obu komór). Czasem spotyka się siłowniki beztłoczyskowe lub z tłumieniem końcowym, ale na poziomie podstawowym kluczowe jest rozróżnienie jednostronny vs dwustronny.
Litery to oznaczenia elementów na rysunku (etykiety), które pozwalają powiązać symbol z odpowiedzią w teście. Same litery nie mają uniwersalnego znaczenia w pneumatyce; znaczenie wynika wyłącznie z konkretnego schematu. Dlatego trzeba rozpoznać symbol elementu i dopiero wskazać właściwą literę.
Rozdzielacz (zawór kierunkowy) przedstawia się jako zestaw pól/położeń z kanałami i często ze strzałkami, a siłownik jako cylinder z tłoczyskiem. Rozdzielacz steruje przepływem, a siłownik wykonuje ruch. W praktyce przewody z rozdzielacza prowadzą do przyłączy siłownika.
Dwa przyłącza zwykle oznaczają siłownik dwustronnego działania, gdzie powietrze doprowadza się naprzemiennie do obu komór. Jedno przyłącze często występuje w siłowniku jednostronnego działania, gdzie powrót realizuje sprężyna lub siła zewnętrzna. To ważna wskazówka przy identyfikacji.
Typowe błędy to wybór zaworu zamiast elementu wykonawczego, ignorowanie tłoczyska na symbolu oraz czytanie schematu "od końca" bez śledzenia połączeń. Często myli się też symbol siłownika z elementami przygotowania powietrza, gdy uczeń nie kojarzy ich funkcji.
Nie zawsze trzeba cytować normy, ale warto znać podstawową, powszechnie stosowaną symbolikę (np. kształt symbolu siłownika, zaworu, przewodu). Egzamin zwykle sprawdza praktyczne czytanie schematu. Znajomość standardów pomaga, gdy schemat jest bardziej złożony.
Najlepiej pracować na krótkich schematach: zasilanie–rozdzielacz–siłownik. Ćwicz rozpoznawanie elementów po symbolach i śledzenie przewodów. Pomaga też porównywanie schematu z realnym stanowiskiem w pracowni (zawory, przewody, siłowniki), aby utrwalić funkcje i nazwy.
info

Około 63% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że siłownik pneumatyczny jest elementem wykonawczym układu – na schemacie rozpoznaje się go po symbolu cylindra z tłokiem i wysuwanym tłoczyskiem, zwykle podłączonym do rozdzielacza.

Źródła:

  • ISO 1219-1, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1 (standard dotyczący symboli na schematach pneumatycznych/hydraulicznych)

Materiały:

  • Katalog symboli układów pneumatycznych używany w materiałach dydaktycznych szkoły/CKZ
  • Instrukcje producentów elementów pneumatycznych (siłowniki, zawory) z przykładami schematów
  • Normy i opracowania dotyczące symboli graficznych układów pneumatycznych (jeśli dostępne w pracowni)
