KWALIFIKACJA ELE2 - STYCZEŃ 2014

PYTANIE NR 26.

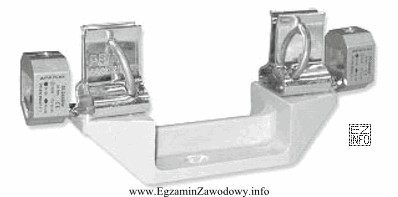

Element przedstawiony na zdjęciu to
Ilustracja przedstawia podstawę bezpiecznikową, która jest elementem stosowanym w instalacjach elektrycznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Podstawa bezpiecznikowa to część osprzętu, w której montuje się wkładkę topikową i do której doprowadza się przewody.
"Wkładka topikowa" jest elementem wymiennym (sam bezpiecznik), "komora gaszeniowa stycznika" należy do stycznika, a "łącznik nożowy" ma inną konstrukcję i służy do ręcznego rozłączania obwodu.

Pełne wyjaśnienie:

Podstawa bezpiecznikowa jest elementem, który stanowi "gniazdo" dla zabezpieczenia topikowego: zapewnia mocowanie wkładki, połączenie elektryczne z instalacją oraz często osłonę/izolację części czynnych. Na zdjęciach tego typu element rozpoznaje się zwykle po stałym korpusie z miejscem osadzenia wkładki oraz po zaciskach/przyłączach przewodów.

Odpowiedź "wkładka topikowa" jest błędna, ponieważ wkładka to część wymienna zawierająca topik (element, który się przepala). W praktyce wkładka jest "wkładana" do podstawy, a nie pełni funkcji przyłączeniowej całej instalacji. Częstą pomyłką jest traktowanie całego zespołu (podstawa + wkładka) jako jednej "wkładki".

Odpowiedź "komora gaszeniowa stycznika" jest niepoprawna: komora gaszeniowa to część stycznika/łącznika, której zadaniem jest gaszenie łuku elektrycznego powstającego przy rozłączaniu. Ma charakterystyczną budowę lamelową/segmentową i jest elementem aparatu łączeniowego, a nie osprzętu bezpiecznikowego.

Odpowiedź "łącznik nożowy" również nie pasuje: łącznik nożowy służy do ręcznego łączenia/rozłączania obwodu i ma widoczny tor prądowy w postaci "noży" wchodzących w styki. Zasadniczo jest to aparat łączeniowy, a nie podstawa do bezpiecznika.

Wskazówka egzaminacyjna: gdy w odpowiedziach występują zarówno "podstawa" jak i "wkładka", zwykle pytanie sprawdza rozróżnienie elementu stałego (mocowanie i przyłącza) od wymiennego (sam bezpiecznik). Warto szukać na zdjęciu zacisków oraz miejsca osadzenia wkładki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Podstawa bezpiecznikowa to element osprzętu, w którym montuje się wkładkę topikową i do którego podłącza się przewody obwodu. Zapewnia mechaniczne osadzenie wkładki, styk elektryczny oraz izolację części czynnych. Sama nie "przepala się" jak wkładka.
Wkładka topikowa jest częścią wymienną z topikiem, która przerywa obwód po przekroczeniu prądu. Podstawa bezpiecznikowa to część stała (korpus) z zaciskami i miejscem montażu wkładki. Najczęstsza pomyłka to nazywanie całego zestawu "wkładką".
Komora gaszeniowa występuje w aparatach łączeniowych (np. stycznikach), bo ich styki rozłączają prąd i mogą wytwarzać łuk. Bezpiecznik topikowy działa inaczej: przerywa obwód przez stopienie topika, a nie przez rozłączanie styków w komorze.
Łącznik nożowy zwykle ma widoczne "noże" (ruchome elementy toru prądowego) wchodzące w styki, często z dźwignią do ręcznego przełączania. Podstawa bezpiecznikowa częściej wygląda jak korpus/gniazdo pod wkładkę i ma zaciski do podłączenia przewodów.
W praktyce spotyka się różne zabezpieczenia obwodów zasilania (zależnie od projektu), m.in. dla automatyki, wentylacji czy sterowania. Kluczowe jest rozumienie, że zabezpieczenie chroni przewody i urządzenia przed skutkami przeciążeń i zwarć, niezależnie od medium (gaz).
Najczęściej wtedy, gdy na zdjęciu widać cały komplet lub gdy wkładka jest osadzona w podstawie i tworzy jedną bryłę. Warto szukać cech przyłączeniowych: zacisków śrubowych, torów doprowadzeń i elementów mocowania, które typowo należą do podstawy.
W typowych rozwiązaniach wymienia się wkładkę topikową (bo to ona ulega zadziałaniu/przepaleniu). Podstawa pozostaje zamontowana w instalacji. W praktyce serwisowej trzeba umieć rozróżnić część stałą od wymiennej, aby dobrać właściwy element zamienny.
Egzamin często sprawdza umiejętność rozpoznawania osprzętu, bo w pracy technicznej dobór, montaż i serwis zależą od poprawnej identyfikacji. Błędne rozpoznanie może prowadzić do złego doboru części, nieprawidłowej obsługi i ryzyka uszkodzeń lub zagrożeń.
Typowe błędy to: wybór nazwy "bardziej znanej", ignorowanie różnicy między aparaturą łączeniową a zabezpieczeniową oraz mylenie elementów stałych i wymiennych. Pomaga porównanie funkcji: co jest przyłączem instalacji (podstawa), a co elementem działającym (wkładka).
Skuteczne jest uczenie się "cech diagnostycznych": zaciski, sposób mocowania, elementy ruchome, kształt toru prądowego. Pomaga też praca z kartami katalogowymi producentów oraz oglądanie rzeczywistych elementów w warsztacie. W testach analizuj funkcję, nie tylko kształt.
info

Statystycznie 61% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Podstawa bezpiecznikowa to część osprzętu, w której montuje się wkładkę topikową i do której doprowadza się przewody."

Materiały:

  • Brak możliwości weryfikacji źródła - zalecane: podręczniki do elektrotechniki/instalacji elektrycznych (dział: aparatura zabezpieczeniowa)
  • Instrukcje producentów aparatów nN (bezpieczniki topikowe i podstawy bezpiecznikowe) – katalogi i karty katalogowe
  • Materiały szkoleniowe BHP dotyczące prac przy urządzeniach elektrycznych (rozpoznawanie aparatury i ryzyka)
