KWALIFIKACJA INF8 - STYCZEŃ 2021 (test 2)



PYTANIE NR 9.

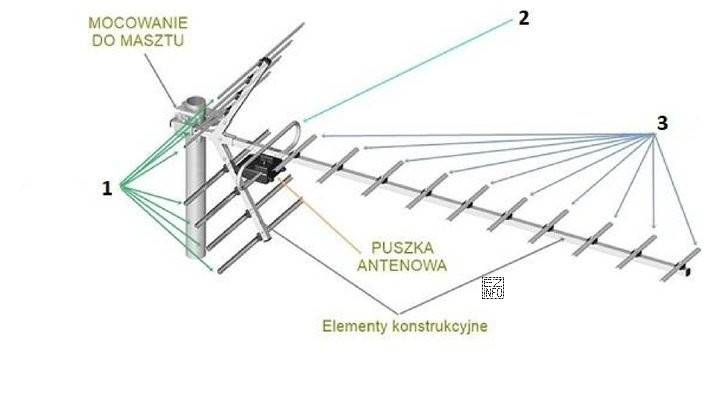

Elementy anteny typu Yagi-Uda, przedstawione na rysunku jako 1, 2 i 3, to odpowiednio:
Elementy anteny typu Yagi-Uda, przedstawione na rysunku jako 1, 2 i 3, to
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu anteny Yagi-Uda, element oznaczony numerem 1 znajduje się z tyłu anteny i jest najszerszy, co jest charakterystyczne dla reflektora, który odbija fale radiowe w kierunku dipola. Element 2, umieszczony centralnie i połączony z puszka antenową, jest dipolem, który jest głównym elementem odbierającym i nadającym sygnał. Element 3, umieszczony z przodu i będący najwęższy, jest dyrektorem, który kieruje fale radiowe w stronę dipola, zwiększając tym samym zysk anteny w kierunku przednim.
