KWALIFIKACJA MOT2 - STYCZEŃ 2015



PYTANIE NR 21.

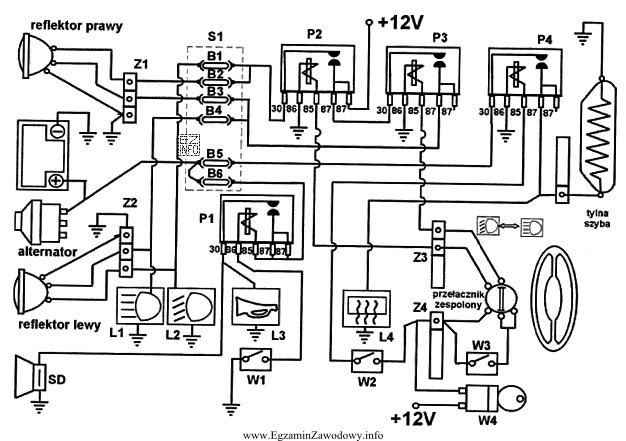

Elementy oznaczone symbolami SD, P1, L3 i W1 to części obwodu.
Ilustracja przedstawia schemat elektryczny związany z systemem sygnału dźwiękowego w pojazdach samochodowych, co jest
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zestaw elementów SD, P1, L3 i W1 tworzy fragment jednego obwodu odbiornika. W typowych schematach instalacji pojazdu taka konfiguracja odpowiada obwodowi sygnału dźwiękowego: odbiornik akustyczny oraz elementy jego uruchamiania i połączeń. Obwody świateł lub ogrzewania szyby mają zwykle inną strukturę i inne odbiorniki.

Pełne wyjaśnienie:

W zadaniach z czytania schematów kluczowe jest rozpoznanie, jakiego typu odbiornik jest zasilany oraz jakie elementy występują w torze sterowania. Oznaczenia takie jak SD, P1, L3 i W1 należy interpretować łącznie – jako części jednego fragmentu instalacji, a nie jako przypadkową listę.

Odpowiedź "Sygnału dźwiękowego." jest właściwa, ponieważ pokazany zestaw elementów odpowiada typowemu obwodowi klaksonu: występuje odbiornik akustyczny oraz elementy służące do jego wysterowania i połączenia w instalacji. W obwodach sygnału dźwiękowego często spotyka się prostą logikę: zasilanie, sterowanie (np. przyciskiem w kierownicy lub przełącznikiem), a także elementy łączeniowe i ewentualna kontrolka/element sygnalizacyjny w torze.

  • "Ogrzewania szyby tylnej." zwykle wiąże się z odbiornikiem o dużym poborze prądu (mata/ścieżki grzewcze) i charakterystycznym zasilaniem oraz zabezpieczeniem. Struktura takiego obwodu jest inna niż dla sygnału dźwiękowego.
  • "Świateł drogowych." to obwód oświetlenia z typowymi odbiornikami świetlnymi (żarówki/LED) i często dwoma torami (lewy/prawy), przełączaniem funkcji oraz inną logiką sterowania.
  • "Świateł mijania." również należy do obwodów oświetlenia; najczęściej ma inny zestaw elementów niż obwód klaksonu (np. inne odbiorniki i sposób włączania oraz zabezpieczania).

Wskazówka egzaminacyjna: jeżeli na schemacie rozpoznajesz odbiornik akustyczny i prosty tor uruchamiania, wybieraj obwód "sygnału dźwiękowego". Jeśli widzisz elementy typowe dla oświetlenia (źródła światła, rozdzielenie stron, przełączanie funkcji świateł) – to nie będzie klakson.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest obwód sygnału dźwiękowego w samochodzie?
To część instalacji elektrycznej odpowiedzialna za działanie klaksonu. Zwykle obejmuje odbiornik (klakson), element włączający (przycisk/przełącznik), zasilanie, masę oraz często zabezpieczenie i elementy połączeniowe. Na schemacie rozpoznasz go po typowym odbiorniku akustycznym.
Jak rozpoznać na schemacie, że chodzi o klakson, a nie światła?
Szukaj odbiornika akustycznego oraz prostego toru sterowania. Obwody świateł mają zwykle źródła światła (lewa/prawa strona, mijania/drogowe), często więcej gałęzi i inne przełączanie funkcji. W klaksonie najczęściej nie ma pary odbiorników lewy/prawy jak w oświetleniu.
Dlaczego w zadaniach MOT.2 trzeba umieć czytać oznaczenia na schemacie?
Bo na tej podstawie dobiera się właściwe punkty diagnostyczne i kolejność pomiarów. Rozpoznanie, czy analizujesz klakson, ogrzewanie szyby czy światła, pozwala od razu przewidzieć typowe usterki i elementy w obwodzie (sterowanie, zabezpieczenie, połączenia), co skraca diagnostykę.
Jakie elementy najczęściej występują w obwodzie klaksonu?
Najczęściej: odbiornik akustyczny (klakson), element sterujący (przycisk w kierownicy lub przełącznik), zasilanie i masa, a często także przekaźnik oraz bezpiecznik. W zależności od pojazdu mogą dojść złącza i punkty połączeniowe ułatwiające rozdział wiązki.
Co oznacza, że elementy SD, P1, L3 i W1 są częściami jednego obwodu?
To znaczy, że te oznaczenia dotyczą komponentów połączonych elektrycznie w ramach jednej funkcji instalacji. W praktyce analizujesz, jak prąd płynie przez te elementy i jaki odbiornik jest zasilany. Dzięki temu nie oceniasz pojedynczego symbolu w oderwaniu, tylko cały fragment schematu.
Czy ogrzewanie szyby tylnej ma podobny schemat jak klakson?
Zwykle nie. Ogrzewanie szyby to odbiornik o dużym poborze prądu (ścieżki grzewcze), dlatego schemat często zawiera charakterystyczne zasilanie, mocniejsze zabezpieczenia i inny tor wykonawczy. Klakson ma inną logikę działania i typowy odbiornik akustyczny.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu obwodów na schemacie?
Najczęstsze to: wybór "na skróty" po jednym symbolu, mylenie obwodów oświetlenia (mijania/drogowe), ignorowanie kontekstu połączeń oraz zakładanie, że skróty zawsze znaczą to samo w każdym materiale. Na egzaminie zawsze analizuj cały fragment: odbiornik + sterowanie + połączenia.
Kiedy w diagnostyce klaksonu warto sprawdzić przekaźnik i bezpiecznik?
Gdy klakson w ogóle nie działa i nie słychać żadnej reakcji po wciśnięciu przycisku. Wtedy najpierw sprawdza się zasilanie i zabezpieczenie, a potem element wykonawczy. Jeśli jest klik przekaźnika, ale brak dźwięku, podejrzenie pada na odbiornik lub połączenia.
Jak przygotować się do pytań MOT.2 ze schematów instalacji?
Ćwicz rozpoznawanie typowych obwodów (klakson, światła, ogrzewanie szyby) na rzeczywistych schematach i rozwiązuj zadania z arkuszy. Ucz się "po funkcji": identyfikuj odbiornik, potem sterowanie i zabezpieczenie. Dobrze działa też rysowanie uproszczonych schematów z pamięci.
Czy da się odpowiedzieć poprawnie bez oglądania schematu do zadania?
W praktyce nie. To pytanie opiera się na identyfikacji obwodu na podstawie oznaczeń i ich połączeń przedstawionych na ilustracji. Bez schematu trudno ustalić, jaką funkcję pełni analizowany fragment instalacji, dlatego na egzaminie trzeba uważnie czytać rysunek i legendę.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

Według specjalistów z branży: "Zestaw elementów SD, P1, L3 i W1 tworzy fragment jednego obwodu odbiornika."

Źródła:

  • Bosch, "Bosch. Elektrotechnika i elektronika samochodowa" (wydania polskie) – rozdziały o schematach instalacji i oznaczeniach elementów
  • Ralf J. Kessel, "Układy elektryczne i elektroniczne pojazdów samochodowych" (podręcznik/kompendium) – część dotycząca czytania schematów i obwodów odbiorników

Materiały:

  • Podręczniki do elektrotechniki/elektroniki samochodowej (rozdziały: schematy, oznaczenia, instalacje)
  • Instrukcje serwisowe producentów (EWD/wiring diagrams) dla wybranego modelu pojazdu
  • Zestawy zadań egzaminacyjnych MOT.2 dotyczące czytania schematów instalacji
