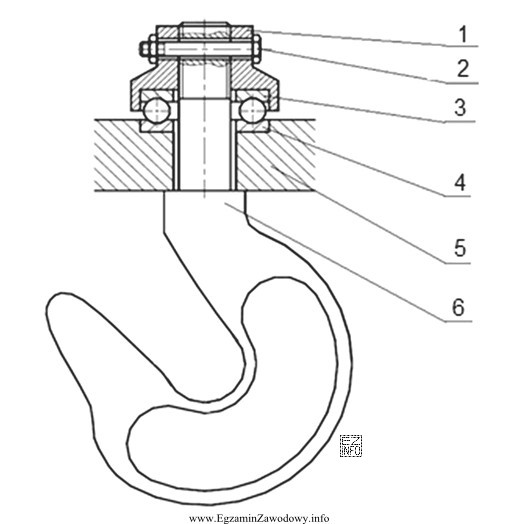

W zespole haka dźwigowego elementy są montowane w kolejności wynikającej z funkcji oraz z tego, które części stanowią bazę, a które są ustalające i zabezpieczające. Na rysunku widać, że hak (6) ma gwintowany trzpień przechodzący przez belkę nośną (5), a na nim osadzane są kolejne elementy.
Dlaczego poprawna jest sekwencja 4,5,6,3,1,2?
- (4) łożysko wzdłużne kulkowe musi mieć podparcie na belce nośnej, dlatego jest osadzane względem belki jako element przenoszący nacisk osiowy i umożliwiający obrót.
- (5) belka nośna stanowi element konstrukcyjny, na którym opiera się łożysko i przez który przechodzi trzpień haka.
- (6) hak jest elementem bazowym węzła (jego trzpień tworzy "oś" montażu), więc musi znaleźć się w zespole zanim będzie można dokręcać nakrętkę i zakładać zabezpieczenia.
- (3) nakrętka jest wkręcana na trzpień haka i dociska pakiet do łożyska; bez łożyska i belki nie miałaby prawidłowego oparcia.
- (1) płytka zabezpieczająca jest nakładana na nakrętkę, aby uniemożliwić jej samoczynne odkręcanie.
- (2) śruba blokująca przechodzi przez płytkę i nakrętkę, więc konstrukcyjnie może być założona dopiero po nich i pełni rolę ostatecznej blokady.
Dlaczego pozostałe odpowiedzi są błędne? Każda z nich zaczyna od elementów, które nie mogą być zamontowane w tej kolejności: próba umieszczenia zabezpieczenia (1) lub śruby (2) przed nakrętką (3) jest nielogiczna, bo śruba blokuje nakrętkę przez płytkę. Podobnie, pominięcie łożyska (4) przed dokręceniem nakrętki oznacza brak właściwego oparcia i brak zapewnienia obrotu haka pod obciążeniem.
Wskazówka egzaminacyjna: najpierw identyfikuj elementy bazowe (korpus/belka/oś/trzpień), potem elementy ustalające (łożyska, podkładki), następnie elementy dociskowe (nakrętki), a na końcu zabezpieczenia (płytki, śruby blokujące).
