KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - CZERWIEC 2013

PYTANIE NR 6.

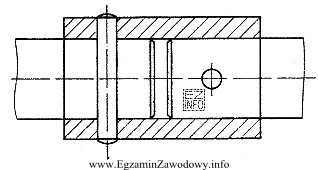

Na rysunku przedstawiono połączenie
Ilustracja przedstawia techniczne rysunek połączenia kołkowego, które jest stosowane w mechanice.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Połączenie kołkowe rozpoznaje się na rysunku po zastosowaniu kołka jako elementu ustalającego (zwykle cylindrycznego) przechodzącego przez łączone części. Wpust i klin mają charakterystyczne kształty pryzmatyczne w rowkach, a nit wskazuje na połączenie nierozłączne z łbami nitu.

Pełne wyjaśnienie:

Połączenie kołkowe jest połączeniem realizowanym z użyciem kołka, czyli elementu ustalającego (najczęściej cylindrycznego), który przechodzi przez otwory w łączonych częściach. Jego podstawową rolą jest zwykle ustalenie wzajemnego położenia elementów (pozycjonowanie), a w zależności od konstrukcji także przenoszenie wybranych obciążeń poprzecznych.

Odpowiedź "kołkowe." jest poprawna, ponieważ na rysunku takiego połączenia typowo widać kołek w otworze (często jako walcowy element w przekroju), bez charakterystycznych cech rowka wpustowego czy klinowego i bez łbów nitu.

  • Odpowiedź "wpustowe." jest niepoprawna, bo połączenie wpustowe rozpoznaje się po wpuście osadzonym w rowku na wale i w piaście. Na rysunku powinien pojawić się element pryzmatyczny w rowku (często wzdłuż osi wału), a nie kołek przechodzący poprzecznie przez części.
  • Odpowiedź "klinowe." jest niepoprawna, ponieważ klin ma zwykle kształt klina i pracuje z określonym pochyleniem, a jego obecność wiąże się z inną geometrią gniazd. Klin kojarzy się także z rozwiązaniami pozwalającymi na regulację/docisk, czego kołek z zasady nie realizuje w taki sposób.
  • Odpowiedź "nitowe." jest niepoprawna, bo nitowanie daje połączenie nierozłączne i na rysunku zwykle widać łby nitu (fabryczny i zakuwany) oraz charakterystyczny przebieg łącznika. Jeśli na rysunku nie ma łbów nitu ani cech zakuwania, to wybór "nitowe" jest typowym błędem wynikającym z mylenia dowolnego łącznika z nitem.

Wskazówka egzaminacyjna: gdy widzisz element cylindryczny przechodzący przez dwie części i brak rowków/gniazd typowych dla wpustu lub klina, w pierwszej kolejności rozważ połączenie kołkowe. Następnie porównaj, czy na rysunku są cechy połączenia nierozłącznego (łby nitu) – jeśli ich nie ma, nitowanie odpada.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Połączenie kołkowe to sposób łączenia części z użyciem kołka (najczęściej walcowego) umieszczonego w otworach obu elementów. Służy głównie do ustalenia położenia części względem siebie, a czasem także do przenoszenia obciążeń poprzecznych.
Najczęściej widać cylindryczny element przechodzący przez łączone części (w przekroju jako prostokąt/fragment koła zależnie od ujęcia). Brakuje rowków typowych dla wpustu/klina oraz łbów charakterystycznych dla nitu.
Oba rozwiązania mogą występować w podobnych zespołach (np. wał–piasta) i kojarzą się z ustaleniem/przenoszeniem obciążeń. Różnica jest w geometrii: wpust pracuje w rowkach, a kołek w otworach przechodzących przez części.
Klin ma kształt klina i zwykle wiąże się z gniazdem o odpowiedniej geometrii oraz kierunkiem wprowadzania. Kołek jest zwykle walcowy i osadzony w otworze. Na rysunku klin wygląda pryzmatycznie, a kołek bardziej "okrągło"/cylindrycznie.
Najczęściej traktuje się je jako rozłączne (da się je rozebrać, choć czasem wymaga to użycia narzędzi i może być utrudnione przez pasowanie). Dla porównania połączenie nitowe jest typowo nierozłączne, bo rozebranie wymaga zniszczenia nitu.
Kołki stosuje się do precyzyjnego pozycjonowania części, np. w korpusach, pokrywach, przyrządach montażowych, a także do powtarzalnego składania elementów po demontażu. Ułatwiają zachowanie osiowości i powtarzalności położenia.
Wpusty i kliny często wybiera się wtedy, gdy celem jest przeniesienie momentu obrotowego między wałem a piastą. Kołek częściej służy do ustalenia lub przeniesienia obciążeń poprzecznych. Dobór zależy od funkcji połączenia w danym zespole.
Na schematycznych rysunkach każdy "łącznik" może wyglądać podobnie, a uczący się kojarzą nit jako prosty element łączący. W praktyce nit rozpoznaje się po łbach i charakterze połączenia nierozłącznego, czego zwykle nie ma w połączeniu kołkowym.
Najczęstsze to: patrzenie tylko na jeden detal i ignorowanie pozostałych cech, mylenie rowka (wpust/klin) z otworem (kołek), oraz automatyczne wybieranie "najbardziej znanej" opcji bez porównania wszystkich czterech odpowiedzi z tym, co widać na rysunku.
Najlepiej pracować na wielu przykładach rysunków: osobno dla kołków, wpustów, klinów i nitów. Dobrą metodą jest stworzenie własnej "ściągi cech": otwory → kołek, rowki → wpust/klin, łby → nit, a potem szybkie testy porównawcze.
info

Statystycznie 61% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Połączenie kołkowe rozpoznaje się na rysunku po zastosowaniu kołka jako elementu ustalającego (zwykle cylindrycznego) przechodzącego przez łączone części."

Źródła:

  • ISO 8734:1997, Parallel pins — Unhardened, sekcje dotyczące wymiarów i zastosowania kołków walcowych
  • ISO 2338:2012, Parallel pins with internal puller, opis typu kołka i zastosowań montażowych/demontażowych
  • Dubbel: Taschenbuch für den Maschinenbau (wydanie współczesne), dział "Maschinenelemente/Połączenia" – część dotycząca połączeń kołkowych, wpustowych, klinowych i nitowych

Materiały:

  • Podręcznik z "podstaw konstrukcji maszyn" – rozdział o połączeniach rozłącznych i nierozłącznych
  • Zbiór rysunków i ćwiczeń z rysunku technicznego maszynowego (rozpoznawanie elementów i połączeń)
  • Karty katalogowe i normy dotyczące kołków oraz elementów ustalających (przegląd typów i zastosowań)
