Schemat zasadniczy (ideowy) służy do zrozumienia działania układu: pokazuje, jak elementy są połączone od strony funkcji i logiki, a nie jak są ułożone w przestrzeni. Dlatego na takim schemacie widzisz typowo rozwinięty przebieg obwodu (np. zasilanie, łącznik, odbiornik), ale bez informacji o rozmieszczeniu puszek, długościach przewodów czy prowadzeniu żył.

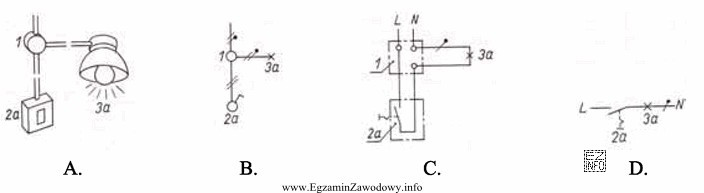

Odpowiedź "D" pasuje do tej definicji, ponieważ przedstawia strukturę logiczną obwodu: przewód fazowy prowadzi do łącznika, następnie do oprawy, a obwód zamyka się przez przewód neutralny. Układ jest czytelny funkcjonalnie, ale nie jest "mapą" miejsca montażu.
Pozostałe odpowiedzi odnoszą się do innych typów dokumentacji:
- "A" odpowiada rysunkowi poglądowemu/perspektywicznemu: pokazuje wygląd i fizyczną postać elementów, co ułatwia identyfikację osprzętu, ale nie jest schematem ideowym.
- "B" to plan instalacji (schemat na rzucie/jednokreskowy): wskazuje rozmieszczenie elementów w obiekcie i przebieg instalacji w ujęciu architektonicznym, a nie logikę obwodu w formie rozwiniętej.
- "C" jest schematem montażowym (wielokreskowym): zawiera szczegóły wykonawcze (np. połączenia na zaciskach, rozdział żył), czyli informacje potrzebne do montażu, a nie do ogólnego opisu zasady działania.
Wskazówka egzaminacyjna: jeśli rysunek pokazuje zaciski i szczegółowe prowadzenie żył, to zwykle jest montażowy; jeśli pokazuje rozmieszczenie w budynku, to plan; jeśli pokazuje samą logikę połączeń bez geometrii, to schemat ideowy (zasadniczy).
