KWALIFIKACJA ELE2 - STYCZEŃ 2024 (test 3)



PYTANIE NR 34.

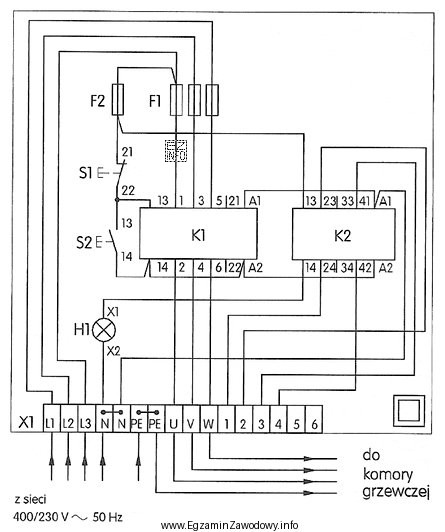

Z którym zaciskiem będzie połączony zacisk 41 stycznika K2 według przedstawionego schematu montażowego?
Z którym zaciskiem będzie połączony zacisk 41 stycznika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat montażowy, zauważamy, że zacisk 41 stycznika K2 jest połączony przewodem z zaciskiem 3 listwy zaciskowej X1. Pozostałe odpowiedzi nie są zgodne ze schematem, ponieważ zacisk A2 stycznika K1 jest połączony z innym obwodem, zacisk 4 listwy zaciskowej X1 jest połączony z innym zaciskiem stycznika K2, a zacisk 22 stycznika K1 jest połączony z zaciskiem 13 stycznika K1.
