W schematach połączeń tablic przekaźnikowych kluczowa jest zasada: najpierw identyfikujesz element i zacisk źródłowy, a następnie śledzisz przewód (jego numer/oznaczenie) do punktu docelowego na listwie zaciskowej.

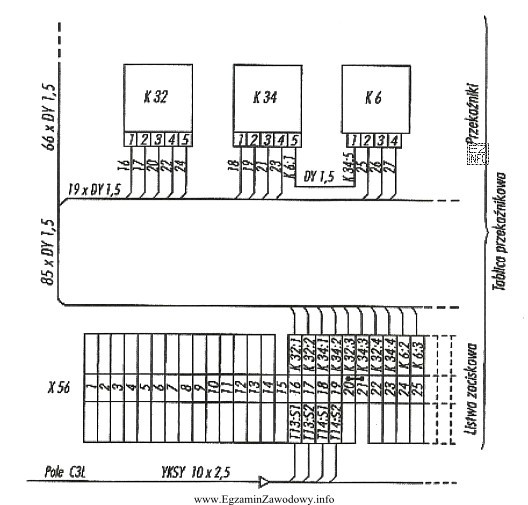

W tym zadaniu punktem startowym jest zacisk 1 przekaźnika K32. Z rysunku wynika, że od tego zacisku odchodzi przewód opisany liczbą 16. Taka liczba na przewodzie w schemacie połączeń jest praktyczną informacją, do którego zacisku listwy ma trafić dany przewód. Dodatkowo na listwie zaciskowej (oznaczonej jako X56) nad zaciskiem 16 znajduje się opis adresowy "K 32:1", czyli wskazanie źródła połączenia: przekaźnik K32, zacisk 1. Zbieżność tych dwóch informacji (numer przewodu i opis nad zaciskiem listwy) jednoznacznie potwierdza połączenie: K32:1 → listwa zaciskowa, zacisk 16.
Dlaczego pozostałe odpowiedzi są błędne?
- "1 przekaźnika K34." miesza dwa różne elementy. To, że K34 ma zacisk 1, nie wynika jeszcze, że jest on punktem docelowym dla K32:1. Na schemacie przewód z K32:1 jest kierowany do listwy (X56), a nie do innego przekaźnika.
- "2 przekaźnika K6." to podobny błąd: wybór "jakiegoś zacisku" w innym przekaźniku zamiast odczytu docelowego zacisku na listwie. Schemat pokazuje rozdział połączeń na listwie zaciskowej, nie bezpośrednie mostkowanie między przekaźnikami.
- "17 listwy zaciskowej." jest pułapką wynikającą z bliskości numerów. Zacisk 17 ma opis "K 32:2", czyli odpowiada zaciskowi 2 przekaźnika K32, a nie zaciskowi 1. Łatwo o pomyłkę, gdy odczytuje się tylko fragment listwy bez weryfikacji opisu adresowego.
Wskazówka egzaminacyjna: zawsze sprawdzaj co najmniej dwa potwierdzenia połączenia (np. numer przewodu oraz opis adresowy nad zaciskiem listwy). To minimalizuje ryzyko pomylenia sąsiednich zacisków (16/17) lub elementów (K32/K34/K6).
