KWALIFIKACJA ELE2 - STYCZEŃ 2018

PYTANIE NR 29.

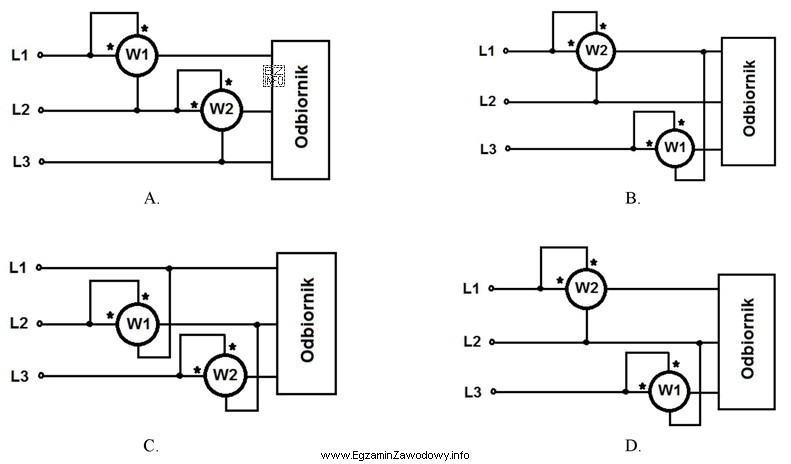

Na którym rysunku zamieszczono prawidłowy schemat układu połączeń watomierzy do pomiaru mocy czynnej odbiornika trójfazowego bez przewodu neutralnego?
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowy schemat układu połączeń watomierzy do pomiaru mocy czynnej odbiornika trójfazowego bez przewodu neutralnego to układ Arona. Układ Arona wykorzystuje dwa watomierze, gdzie każdy z nich jest podłączony do dwóch różnych faz, a ich cewki prądowe są podłączone do trzeciej fazy. Na schemacie oznaczonym jako D widać, że watomierz W1 ma cewki napięciowe podłączone między fazą L1 a L2, a cewkę prądową do fazy L3, natomiast watomierz W2 ma cewki napięciowe podłączone między fazą L2 a L3, a cewkę prądową do fazy L1, co jest zgodne z układem Arona.
