KWALIFIKACJA ELE2 - CZERWIEC 2022

Wyjaśnienie poprawnej odpowiedzi:

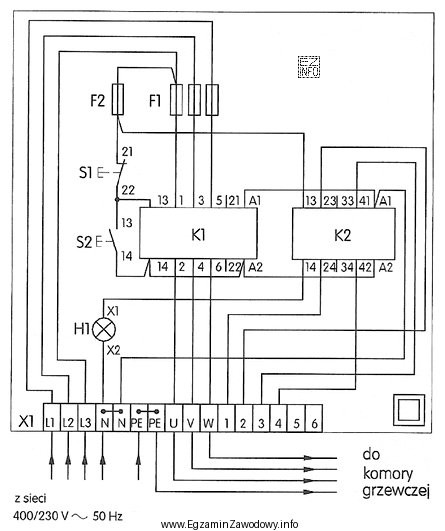

Na podstawie analizy schematu montażowego można stwierdzić, że zacisk 42 stycznika K2 jest połączony z zaciskiem 4 listwy zaciskowej X1. Ścieżka przewodu wychodząca z zacisku 42 prowadzi bezpośrednio do zacisku 4 na listwie zaciskowej X1. Pozostałe odpowiedzi nie są zgodne ze schematem, gdyż zacisk A2 stycznika K1 jest połączony z zaciskiem 14 stycznika K1, a zacisk 22 stycznika K1 jest połączony z zaciskiem 13 stycznika K1. Zacisk 3 listwy zaciskowej X1 jest połączony z zaciskiem 14 stycznika K1.
