KWALIFIKACJA ELE5 - STYCZEŃ 2015

PYTANIE NR 21.
Określ rodzaj i miejsce usterki zestyku pomocniczego stycznika, jeżeli w przedstawionym układzie podczas pracy silnika zasilanego przez stycznik K1 naciśnięcie przycisku sterującego PZ2 powoduje zadziałanie bezpieczników obwodu głównego.

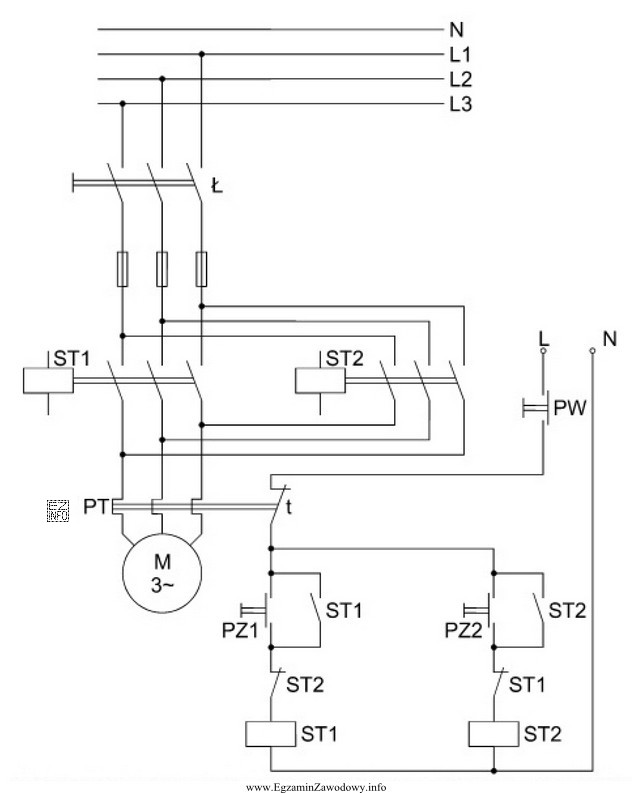

Ilustracja przedstawia schemat elektryczny związany z pracą silnika zasilanego przez stycznik K1.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie nawrotnym styk pomocniczy rozwierny (NC) ST1 ma blokować załączenie ST2, gdy ST1 już pracuje. Jeśli po naciśnięciu PZ2 podczas pracy silnika zadziałają bezpieczniki obwodu głównego, oznacza to jednoczesne załączenie obu styczników i zwarcie międzyfazowe, możliwe przy zwarciu (sklejeniu) NC ST1.

Pełne wyjaśnienie:

W układzie nawrotnym silnika trójfazowego zmiana kierunku obrotów jest realizowana przez zamianę kolejności dwóch faz w torze mocy. Dlatego stosuje się dwa styczniki: jeden podaje fazy "wprost", a drugi podaje je z zamianą dwóch przewodów fazowych. Taki układ nie może dopuścić do jednoczesnego zamknięcia obu torów mocy, bo prowadzi to do zwarcia międzyfazowego.

Temu służy blokada elektryczna wykonana na stykach pomocniczych rozwiernych (NC). Gdy stycznik ST1 jest załączony, jego styk NC w obwodzie sterowania cewki ST2 powinien być rozłączony, czyli powinien przerwać zasilanie cewki ST2. Wtedy nawet po naciśnięciu przycisku PZ2 stycznik ST2 nie ma prawa się załączyć.

W treści zadania kluczowy jest objaw: podczas pracy silnika (czyli ST1 jest załączony) naciśnięcie PZ2 powoduje zadziałanie bezpieczników obwodu głównego. Bezpieczniki w torze mocy reagują na bardzo duży prąd, typowy dla zwarcia. Najbardziej logicznym mechanizmem jest więc sytuacja, w której mimo działającej blokady załączył się także ST2, a jednoczesne włączenie obu styczników spowodowało zwarcie międzyfazowe.

Taki stan jest możliwy, gdy styk pomocniczy rozwierny ST1, który ma blokować obwód cewki ST2, jest uszkodzony jako zwarcie (sklejenie) styku – przewodzi prąd mimo że powinien się rozewrzeć po załączeniu ST1.

  • "Przerwa w zestyku rozwiernym ST1" oznaczałaby stałe przerwanie obwodu cewki ST2, więc ST2 w ogóle by nie zadziałał, a bezpieczniki główne nie miałyby powodu zadziałać.
  • Warianty dotyczące ST2 (zwarcie/przerwa w jego styku NC) dotyczą blokowania ST1, ale w zadaniu ST1 już pracuje, a awaria ujawnia się po próbie włączenia ST2 przyciskiem PZ2.

Dlatego poprawna diagnoza to zwarcie zestyku rozwiernego ST1.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Blokada elektryczna to zabezpieczenie w obwodzie sterowania, które uniemożliwia jednoczesne załączenie dwóch styczników nawrotnych. Realizuje się ją zwykle przez styki pomocnicze rozwierne (NC) jednego stycznika włączone szeregowo w obwód cewki drugiego.
W układzie nawrotnym drugi stycznik ma zamienione dwie fazy. Gdy oba styczniki załączą się naraz, w torze mocy może powstać zwarcie międzyfazowe. Prąd zwarciowy gwałtownie rośnie, więc zabezpieczenia nadprądowe (np. bezpieczniki topikowe) zadziałają, aby odłączyć zasilanie.
Zwarcie (często opisywane jako "sklejenie") styku NC oznacza, że styk przewodzi prąd nawet wtedy, gdy powinien się rozewrzeć po zadziałaniu stycznika. W układach blokad powoduje to nieskuteczne odcięcie drugiej cewki i może dopuścić do niebezpiecznego jednoczesnego załączenia.
Przerwa w styku NC zwykle skutkuje tym, że dany stycznik w ogóle nie daje się załączyć (brak zasilania cewki), ale nie powoduje zwarcia w mocy. Zwarcie (sklejenie) styku NC powoduje, że blokada nie działa i po naciśnięciu drugiego przycisku może dojść do jednoczesnego załączenia i zadziałania zabezpieczeń.
Typowo są to: dwa styczniki (dla dwóch kierunków), silnik trójfazowy, przyciski sterujące (start/stop dla kierunków), podtrzymanie na styku NO, blokada elektryczna na stykach NC oraz zabezpieczenia w torze mocy (bezpieczniki) i przeciążeniowe (np. przekaźnik termiczny).
Styk pomocniczy zwierny (NO) używa się do samopodtrzymania, aby po puszczeniu przycisku "start" cewka stycznika nadal była zasilana. Dzięki temu stycznik pozostaje załączony do momentu naciśnięcia "stop" lub zadziałania zabezpieczenia (np. termicznego) włączonego w obwód sterowania.
Gdy urządzenie reaguje "nielogicznie" na sterowanie: np. pojawia się możliwość załączenia drugiego kierunku mimo pracy pierwszego, albo blokada nie działa. Cewka zwykle daje objaw braku zadziałania stycznika, natomiast uszkodzony styk pomocniczy zmienia warunki logiczne w obwodzie sterowania.
W praktyce często stosuje się zarówno blokadę elektryczną (styki NC), jak i blokadę mechaniczną między stycznikami. Elektryczna chroni na poziomie sterowania, a mechaniczna uniemożliwia fizyczne jednoczesne zamknięcie styków głównych. Razem zwiększają bezpieczeństwo układu.
Najczęściej: mylenie NO z NC, utożsamianie "przerwy" ze "zwarciem" oraz nieuwzględnianie, że bezpieczniki obwodu głównego zadziałają głównie przy zwarciu w torze mocy. Częsty jest też błąd: wskazanie styku po stronie "drugiego" stycznika bez analizy, który styk faktycznie blokuje jego cewkę.
Najpierw ustal stan początkowy (co już pracuje), potem sprawdź, które styki powinny być NO/NC w tym stanie. Następnie powiąż objaw z miejscem wystąpienia prądu: jeśli wybijają zabezpieczenia mocy, szukaj scenariusza zwarcia w obwodzie głównym, a w sterowaniu przyczyny nieskutecznej blokady.
