KWALIFIKACJA ELE2 - STYCZEŃ 2018



PYTANIE NR 26.

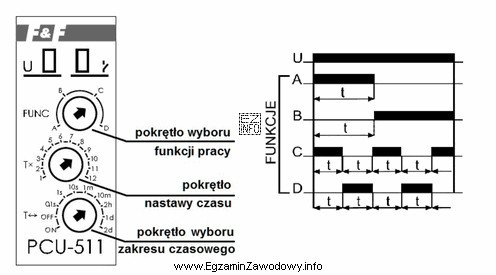

Na podstawie przedstawionego na rysunku wyglądu panelu czołowego i diagramu działania przekaźnika czasowego, określ, w jakim położeniu należy ustawić pokrętło wyboru funkcji pracy, aby uzyskać cykliczne opóźnienie załączania.
Na podstawie przedstawionego na rysunku wyglądu panelu czołowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie diagramu działania przekaźnika czasowego, funkcja cyklicznego opóźnienia załączania jest przedstawiona w położeniu D. W tym trybie, po upływie czasu t, przekaźnik załącza się na określony czas, a następnie wyłącza i cykl się powtarza.
