W schematach połączeń tablic przekaźnikowych poprawną odpowiedź ustala się przez śledzenie toru połączenia: od konkretnego zacisku elementu (tu: zacisk 1 przekaźnika K32) do punktu zakończenia na listwie zaciskowej.

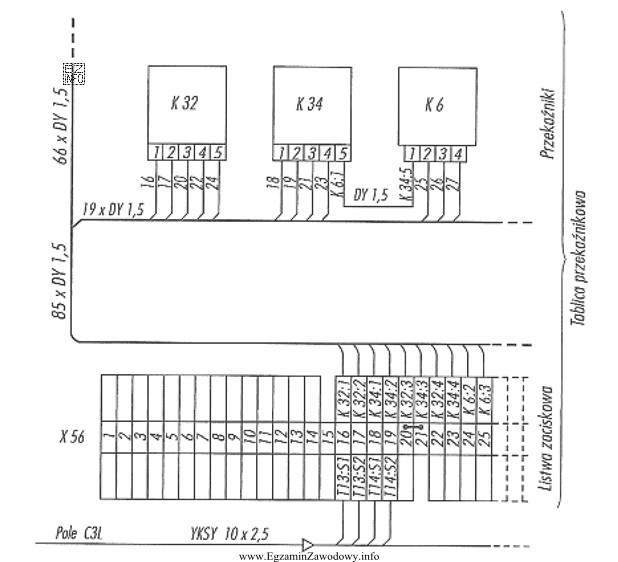

Z rysunku wynika, że od zacisku 1 przekaźnika K32 wychodzi przewód opisany numerem 16. Numer przewodu w takiej konwencji jest wskazówką identyfikacyjną, która pozwala odszukać miejsce, gdzie ten sam przewód dochodzi do listwy zaciskowej (tu: listwa oznaczona jako X56). Na listwie odnajdujemy zacisk o numerze 16, a dodatkowo nad tym zaciskiem znajduje się opis źródła połączenia "K32:1", czyli "zacisk 1 przekaźnika K32". To jednoznacznie potwierdza, że zacisk 1 przekaźnika K32 należy połączyć z zaciskiem 16 listwy.
Pozostałe odpowiedzi są błędne, bo wynikają z typowych pomyłek w czytaniu schematów:
- "2 przekaźnika K6" nie pasuje, ponieważ pytanie dotyczy konkretnego przekaźnika K32 i jego zacisku 1, a nie elementu K6; to inny obwód.
- "1 przekaźnika K34" jest mylące przez podobne oznaczenia (K32 i K34), ale dotyczy innego przekaźnika; na rysunku zacisk 1 K34 prowadzi do innego numeru/listwy.
- "17 listwy zaciskowej" to częsty błąd wyboru sąsiedniego zacisku. Na rysunku zacisk 17 listwy ma inne przypisanie (np. opis "K32:2"), czyli odpowiada innemu zaciskowi przekaźnika K32.
Wskazówka egzaminacyjna: zawsze sprawdzaj trzy rzeczy jednocześnie: numer zacisku elementu (K32:1), numer przewodu oraz opis nad/pod zaciskiem listwy. Zgodność tych oznaczeń daje pewny wynik.
