KWALIFIKACJA ELE2 - STYCZEŃ 2015

Wyjaśnienie poprawnej odpowiedzi:

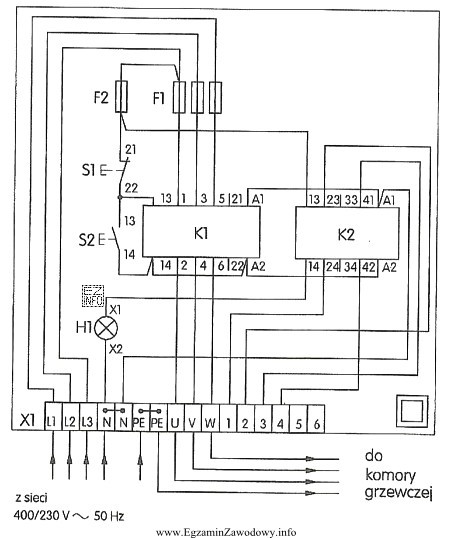

Analizując przedstawiony schemat montażowy, możemy zauważyć, że zacisk 42 stycznika K2 jest bezpośrednio połączony z zaciskiem numer 4 listwy zaciskowej X1. Połączenie to jest wyraźnie widoczne na schemacie i prowadzi od zacisku 42 stycznika K2 do zacisku 4 listwy X1. Jest to jedyne bezpośrednie połączenie wychodzące z zacisku 42 stycznika K2, co potwierdza, że odpowiedź "4 listwy zaciskowej Xl" jest poprawna. Pozostałe opcje nie mają bezpośredniego połączenia z zaciskiem 42 stycznika K2 według przedstawionego schematu.
