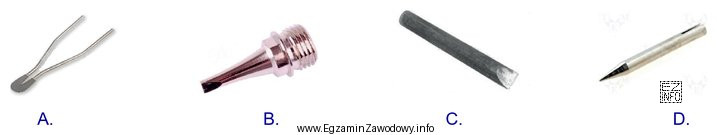

Pytanie sprawdza umiejętność rozpoznawania osprzętu lutowniczego na podstawie rysunku. Grot lutownicy gazowej jest elementem roboczym, który nagrzewa się od płomienia/komory spalania (zależnie od konstrukcji) i oddaje ciepło do lutowanego złącza. W praktyce serwisowej technik elektronik musi umieć odróżnić końcówki przeznaczone do różnych typów lutownic, ponieważ wpływa to na bezpieczeństwo pracy, jakość lutowania i możliwość wykonania zadania w terenie.
Odpowiedź oznaczona jako poprawna przedstawia końcówkę odpowiadającą grotom stosowanym w lutownicach gazowych (osprzęt dedykowany do palnika/lutownicy gazowej). Taki grot jest projektowany tak, aby skutecznie przenosić ciepło z układu grzewczego na spoiwo i wyprowadzenia elementów, a jego kształt wynika z zastosowania (np. punktowe grzanie, praca przy większej masie cieplnej, dostęp do trudno dostępnych pól lutowniczych).
Pozostałe odpowiedzi są niepoprawne, ponieważ przedstawiają elementy, które nie spełniają definicji grotu lutownicy gazowej, np.:
- końcówki charakterystyczne dla lutownic elektrycznych (inny sposób mocowania i źródło ciepła),
- elementy osprzętu niezwiązane bezpośrednio z przekazywaniem ciepła do złącza lutowanego,
- akcesoria o podobnym kształcie, ale przeznaczone do innych czynności (np. opalanie/obkurczanie), co może wprowadzać w błąd przy pobieżnym oglądzie.
Wskazówka egzaminacyjna: porównując rysunki, szukaj cech funkcjonalnych: czy element jest końcówką roboczą do lutowania (kontakt z cyną i polem lutowniczym), czy raczej częścią zasilania/obudowy lub innym typem końcówki. Jeśli ilustracje pokazują także sposób mocowania, zwróć uwagę, czy pasuje on do konstrukcji palnika/lutownicy gazowej.
