W blachownicy nitowanej podstawowe elementy to środnik (blacha pionowa) oraz pasy (blachy poziome). Aby przenieść siły między pasem a środnikiem, stosuje się kątowniki pełniące rolę łączników. W typowej konstrukcji występują one parami, ponieważ są rozmieszczone symetrycznie po obu stronach środnika.

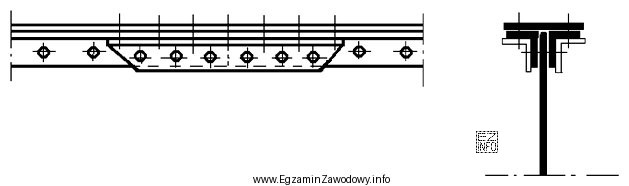

W zadaniu kluczowe jest, aby liczbę kątowników przypadającą na jeden styk odczytać z przekroju poprzecznego, a nie z widoku z boku. Przekrój pokazuje rzeczywistą liczbę elementów w danym miejscu konstrukcji: widać dwa kątowniki (lewy i prawy), czyli 2 sztuki na jeden styk.
Obliczenie zapotrzebowania jest więc bezpośrednie:
- 1 styk → 2 kątowniki
- 100 styków → 100 × 2 = 200 kątowników
Dlaczego pozostałe odpowiedzi są błędne? Wskazują na typowe pomyłki przy czytaniu dokumentacji: odpowiedź "100 szt." wynika z założenia, że styk wymaga tylko jednego łącznika (pominięcie symetrii). Odpowiedzi "300 szt." i "400 szt." zwykle pojawiają się, gdy zlicza się elementy z różnych warstw lub myli się liczbę łączników (np. nitów) z liczbą kątowników, albo przenosi się informacje z widoku z boku na przekrój.
Wskazówka egzaminacyjna: gdy pytanie dotyczy liczby elementów "na styk", najpierw znajdź na rysunku przekrój w miejscu styku i sprawdź, czy elementy występują po obu stronach osi symetrii.
