W tego typu zadaniach kluczowe są dwa kroki: odczyt z rysunku i prosty obmiar.

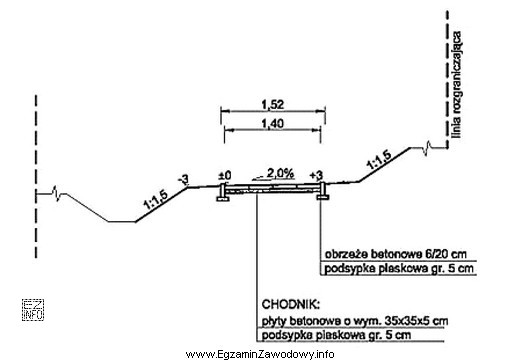

1) Odczyt z przekroju normalnego
Przekrój normalny chodnika pokazuje, jakie elementy występują na jego krawędziach. Jeżeli na rysunku obrzeże betonowe znajduje się przy obu krawędziach, to w obmiarze liczy się je jako dwie długości biegnące równolegle do osi chodnika.
2) Obliczenie długości obrzeży
Chodnik ma długość 150 m na odcinku prostym. Skoro obrzeża są po dwóch stronach, to całkowita długość do osadzenia wynosi:
150 m + 150 m = 300 m (czyli 2 × 150 m).
Dlaczego pozostałe wartości nie pasują?
- 150,00 m – odpowiadałoby sytuacji, gdy obrzeże jest tylko po jednej stronie; jest to typowy błąd wynikający z nieuwzględnienia drugiej krawędzi.
- 210,00 m – taka liczba nie wynika z prostego, symetrycznego układu dwóch boków o długości 150 m; zwykle pojawia się po nieuzasadnionym dodaniu/odjęciu fragmentów, których nie ma w treści.
- 100,00 m – nie jest spójne z podaną długością odcinka 150 m; mogłoby wynikać z błędnego odczytu skali lub pomylenia jednostek.
Wskazówka egzaminacyjna: przy pytaniach o obrzeża/krawężniki zawsze sprawdź na przekroju, czy element występuje po jednej, czy po dwóch stronach, a dopiero potem wykonaj obliczenie.
