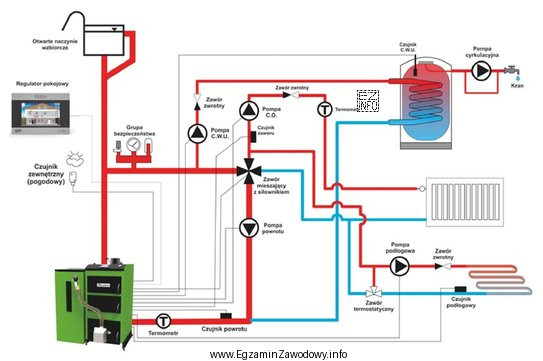

W tego typu zadaniach nie dobiera się pompy "z wiedzy ogólnej", tylko odczytuje liczbę urządzeń z dokumentacji. Poprawna odpowiedź "5 pomp." wynika z tego, że na dołączonym schemacie instalacji grzewczej w układzie otwartym widnieje łącznie pięć pomp (każdy symbol pompy oznacza jedną sztukę do zakupu i montażu).
Jak rozwiązywać takie pytania na egzaminie krok po kroku:
- Krok 1: Zidentyfikuj symbol pompy na schemacie (pompa obiegowa jest zwykle przedstawiana jako charakterystyczny symbol urządzenia wpiętego w przewód).
- Krok 2: Przejdź schemat "po nitce" od źródła ciepła przez wszystkie obiegi/gałęzie i zaznaczaj każdą napotkaną pompę (np. kółkiem na wydruku).
- Krok 3: Sprawdź, czy nie ma pomp w innych częściach rysunku (np. przy rozdzielaczu, zasobniku, dodatkowym obiegu). To częste miejsce pominięć.
- Krok 4: Zsumuj oznaczone pompy — wynik daje liczbę sztuk potrzebnych do wykonania robót.
Dlaczego pozostałe odpowiedzi są niepoprawne? "4 pompy." i "3 pompy." odpowiadają typowym błędom polegającym na pominięciu jednego lub kilku symboli (np. przejrzeniu tylko głównego obiegu). "6 pomp." jest skutkiem odwrotnego błędu: podwójnego zliczenia urządzenia albo uznania elementu, który pompą nie jest, za pompę.
Wskazówka egzaminacyjna: jeżeli odpowiedzi różnią się o 1 sztukę, to niemal zawsze chodzi o pojedynczy element "łatwy do przeoczenia" lub o nieprawidłowe rozpoznanie symbolu. Systematyczne przejście całego schematu minimalizuje takie pomyłki.
