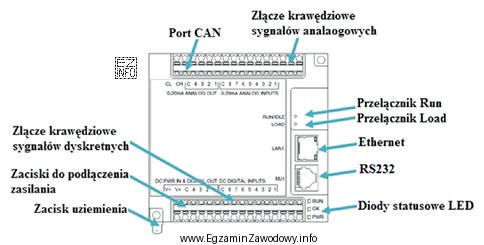

W pytaniu trzeba policzyć porty komunikacyjne widoczne na rysunku sterownika. Za port komunikacyjny uznaje się fizyczne gniazdo/interfejs służący do transmisji danych między sterownikiem a innymi urządzeniami (np. komputerem serwisowym, panelem operatorskim, modułami rozszerzeń, napędami).
Poprawna odpowiedź to 3, ponieważ na rysunku sterownika widoczne są trzy odrębne interfejsy komunikacyjne. Przy takim zadaniu kluczowe jest poprawne rozumienie słowa "port": chodzi o fizyczne złącze lub interfejs komunikacyjny, a nie o "funkcję" czy "kanał" w oprogramowaniu.
Dlaczego pozostałe propozycje są błędne?
- 2 – typowy błąd wynika z pominięcia jednego z portów (np. mniej widocznego) albo z uznania tylko dwóch "najbardziej znanych" gniazd. W egzaminie należy dokładnie obejrzeć cały panel złączy.
- 1 – to zwykle efekt zawężenia pojęcia portu do jednego, kojarzonego interfejsu (np. tylko serwisowego), przy ignorowaniu pozostałych interfejsów transmisji danych.
- 4 – najczęściej wynika z błędnego wliczenia złącza, które nie jest portem komunikacyjnym, np. zasilania lub złączy wejść/wyjść. Złącza I/O przenoszą sygnały sterujące/pomiarowe, ale nie są portami komunikacyjnymi w sensie interfejsów transmisji danych.
Wskazówka egzaminacyjna: przed policzeniem odpowiedz sobie, które elementy na rysunku są złączami danych (komunikacja), a które służą do zasilania lub do podłączenia sygnałów I/O. Licz tylko te, które pełnią rolę interfejsów transmisji informacji.
