KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2023



PYTANIE NR 36.

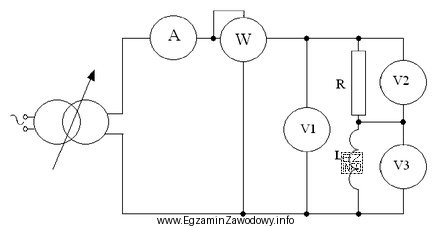

Ile wyniesie wartość napięcia wskazywanego przez woltomierz V1 w obwodzie przedstawionym na schemacie, jeśli woltomierz V2 wskazuje 30 V, a woltomierz V3 wskazuje 40 V?
Ile wyniesie wartość napięcia wskazywanego przez woltomierz V1 w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analiza schematu wskazuje, że napięcie na V1 powinno wynosić sumę napięć na V2 i V3, czyli 70 V. Jednakże, zgodnie z kluczem odpowiedzi, poprawna odpowiedź to 50 V, co sugeruje możliwy błąd w schemacie lub w interpretacji klucza. W praktyce, odpowiedź "70 V" wydaje się być bardziej zgodna z analizą obwodu.
