Cięcie warstwicowe (interwał warstwic) oznacza stałą różnicę wysokości, jaką przedstawiają kolejne sąsiednie warstwice na mapie. Jest to jedna z kluczowych informacji przy analizie rzeźby terenu, bo pozwala ocenić, jak "gęsto" opisano zmiany wysokości i jak szczegółowo można wnioskować o nachyleniu stoków.
Jak to ustalić w praktyce?
- Najpierw identyfikuje się dwie sąsiednie warstwice (niekoniecznie dwie pogrubione). Na mapach często co pewną liczbę warstwic występuje warstwica indeksowa (pogrubiona) z podpisem wysokości.
- Następnie odczytuje się wysokość (w metrach) z podpisów lub wnioskuje ją z warstwicy indeksowej, licząc kolejne linie do góry lub w dół.
- Cięcie warstwicowe to różnica wysokości pomiędzy kolejnymi liniami warstwic.

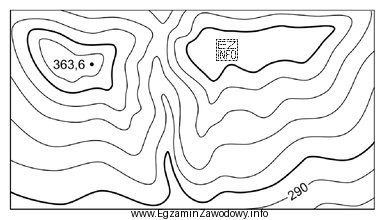

Odpowiedź "10 m" jest poprawna, ponieważ na wskazanym fragmencie mapy kolejne warstwice reprezentują zmianę wysokości o 10 metrów. Taki interwał jest typowy dla wielu opracowań topograficznych w zależności od skali i charakteru terenu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "5 m" odpowiadałoby mapie o większej szczegółowości wysokościowej (gęstsze warstwice) lub terenowi, dla którego zastosowano mniejszy interwał. Jeśli na fragmencie mapy różnice między sąsiednimi warstwicami są większe, ta wartość nie pasuje.
- "20 m" to z kolei interwał większy, spotykany przy mniejszej szczegółowości lub w innych materiałach kartograficznych. Gdyby interwał wynosił 20 m, podpisy/odczyt kolejnych warstwic musiałyby rosnąć o 20.
- "25 m" jest wartością nietypową w zadaniach szkolnych i wymagałaby konsekwentnych podpisów oraz układu warstwic wskazujących na taki krok wysokości. Jeśli na mapie kolejne warstwice nie odpowiadają różnicy 25 m, odpowiedź jest błędna.
Wskazówka egzaminacyjna: nie myl cięcia warstwicowego z różnicą wysokości między dwiema dowolnymi warstwicami. Zawsze chodzi o sąsiednie warstwice, a warstwice indeksowe służą tylko jako "punkt odniesienia" do liczenia.
