KWALIFIKACJA BUD2 - STYCZEŃ 2017



PYTANIE NR 1.

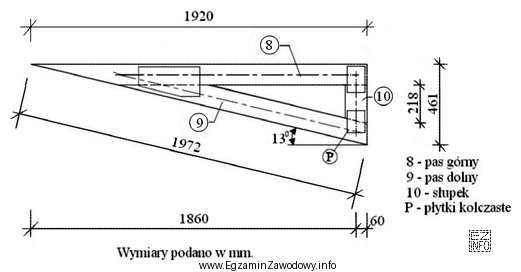

Ile wynosi długość elementów, z których wykonany jest pas górny i słupek kratownicy przedstawionej na rysunku?
Ile wynosi długość elementów, z których wykonany
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analiza rysunku technicznego pozwala na jednoznaczne odczytanie wymiarów. Długość pasa górnego kratownicy wynosi 1920 mm, co w przeliczeniu na centymetry daje 192,0 cm. Długość słupka, mierzona jako odległość pionowa, wynosi 218 mm, co przeliczając na centymetry daje 21,8 cm. Odpowiedź "Pasa górnego: 192,0 cm, słupka: 21,8 cm" jest zgodna z danymi przedstawionymi na rysunku.
