W inwentaryzacji powykonawczej sieci uzbrojenia terenu kabel elektroenergetyczny jest obiektem liniowym. Jego długość w zadaniach egzaminacyjnych najczęściej wynika bezpośrednio z opisu na szkicu albo jest możliwa do uzyskania poprzez zsumowanie długości kolejnych odcinków pomiędzy punktami załamania trasy.

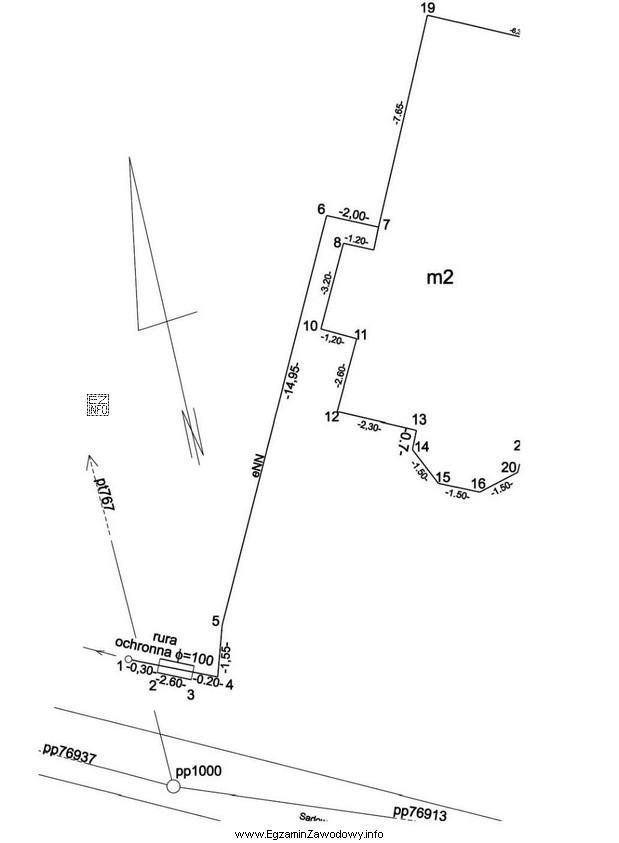

Poprawna odpowiedź "21,60 m" odpowiada długości trasy kabla wskazanej na szkicu (jako wartość opisana lub jako suma segmentów trasy). W praktyce geodeta nie powinien mylić długości trasy z odległością "po prostej" między końcami kabla, ponieważ kabel biegnie po zaprojektowanym przebiegu z załamaniami.
Dlaczego pozostałe propozycje są błędne?
- "16,20 m" – typowy błąd to nieuwzględnienie jednego z odcinków albo odczyt tylko fragmentu kabla (np. między dwoma sąsiednimi punktami) zamiast całej trasy.
- "18,50 m" – często wynika z częściowego zsumowania odcinków lub pomylenia odczytu z innej linii/innym obiektem na szkicu (np. inną instalacją).
- "14,95 m" – może odpowiadać długości pojedynczego segmentu lub odcinkowi pomocniczemu, ale nie pełnej długości kabla.
Wskazówka egzaminacyjna: zawsze prześledź trasę obiektu od początku do końca, sprawdź, czy na szkicu jest podana długość całkowita, a jeśli nie – sumuj odcinki, pilnując jednostek i tego, czy mierzysz długość po trasie, a nie odległość między końcami.
