KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - CZERWIEC 2014



PYTANIE NR 26.

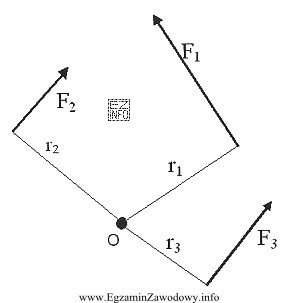

Ile wynosi moment główny układu sił na rysunku względem bieguna O, jeżeli F1 = 100 N, F2=200 N, F3=50 N, r1=3 m, r2=1 m, r3=2 m?
Ilustracja przedstawia schematyczny rysunek wektorowy, który jest częścią zadania egzaminacyjnego związanego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Moment główny układu sił względem punktu O wyznacza się jako sumę algebraiczną momentów poszczególnych sił: M = Σ(±F·r), gdzie r jest ramieniem prostopadłym, a znak zależy od zwrotu obrotu na rysunku. Po zsumowaniu momentów otrzymuje się wartość 200 N·m.

Pełne wyjaśnienie:

Moment główny układu sił względem bieguna O (punktu odniesienia) to w statyce suma algebraiczna momentów wszystkich sił względem tego punktu. W typowych zadaniach szkolnych, gdy wprost podano ramiona prostopadłe r1, r2, r3, można liczyć:

MO = (±F1·r1) + (±F2·r2) + (±F3·r3)

Kluczowe są dwa elementy:

  • Ramię siły musi być odległością prostopadłą od punktu O do linii działania siły (nie każdą odległością "po rysunku").
  • Znak momentu zależy od tego, czy dana siła powoduje obrót zgodny, czy przeciwny do ruchu wskazówek zegara (konwencję znaku determinuje rysunek/treść zadania).

Odpowiedź "200 N m" jest zgodna z ideą, że po uwzględnieniu zwrotów momentów (jedne dodatnie, inne ujemne) nie dodaje się bezrefleksyjnie wszystkich wartości. W praktyce jedna z sił (lub ich grupa) "odejmuje" moment, bo działa po stronie przeciwnej lub wywołuje przeciwny zwrot obrotu.

Dlaczego pozostałe propozycje są błędne w typowych scenariuszach:

  • "350 N m" odpowiada mechanizmowi błędu polegającego na zsumowaniu bezwzględnych wartości F·r bez analizy zwrotu (częsty błąd w zadaniach z momentami).
  • "100 N m" może wynikać z pominięcia jednej z sił lub użycia nieprawidłowego ramienia (np. przyjęcia r jako innej odległości niż prostopadła).
  • "50 N m" często wynika z potraktowania tylko najmniejszej składowej albo z błędnej redukcji układu do jednej siły.

Wskazówka egzaminacyjna: przed obliczeniami zaznacz na rysunku strzałkami, jaki zwrot obrotu wywołuje każda siła wokół O, a dopiero potem podstawiaj do Σ(±F·r). To minimalizuje pomyłki znaków.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest moment siły względem punktu O?
Moment siły względem punktu O to miara "tendencji do obrotu" wywołanej przez siłę wokół tego punktu. W zadaniach płaskich najczęściej liczy się go jako M = F·r, gdzie r jest ramieniem prostopadłym od O do linii działania siły, z odpowiednim znakiem zależnym od zwrotu obrotu.
Jak obliczyć moment główny układu sił?
Moment główny układu sił względem bieguna O oblicza się jako sumę algebraiczną momentów od każdej siły: M = Σ(±F·r). Najpierw ustal znaki (zwrot obrotu na rysunku), potem policz wartości F·r i dodaj z uwzględnieniem plusów i minusów.
Dlaczego w obliczeniach momentu trzeba uwzględniać znak?
Bo moment ma nie tylko wartość, ale i zwrot (obrót zgodnie lub przeciwnie do ruchu wskazówek zegara). Dwie siły mogą wywoływać momenty o przeciwnych zwrotach, więc wypadkowy moment jest różnicą, a nie zawsze sumą. Pominięcie znaku to najczęstsza przyczyna złych wyników.
Jak rozpoznać ramię siły na rysunku?
Ramię siły to odległość prostopadła od punktu O do linii działania siły. Nie jest to długość wektora siły ani dowolna odległość do punktu przyłożenia. Jeśli w zadaniu podano r1, r2, r3, zwykle są to właśnie ramiona prostopadłe, które można wprost podstawić do wzoru M = F·r.
Czy moment można liczyć jako F razy dowolna odległość?
Nie. Wzór M = F·r działa bezpośrednio tylko wtedy, gdy r jest ramieniem prostopadłym do linii działania siły. Jeśli masz odległość nieprostopadłą, trzeba wyznaczyć składową prostopadłą lub użyć postaci wektorowej (iloczynu wektorowego) w zależności od poziomu zadania.
Kiedy wynik momentu jest dodatni, a kiedy ujemny?
Zależy od przyjętej konwencji. Najczęściej przyjmuje się, że obrót przeciwny do ruchu wskazówek zegara jest dodatni, a zgodny jest ujemny (lub odwrotnie, jeśli tak ustalono). Na egzaminie kluczowe jest konsekwentne stosowanie jednej konwencji i odczyt zwrotu z rysunku.
Jakie błędy najczęściej popełnia się w zadaniach z momentem?
Najczęściej: (1) dodawanie momentów bez znaków, (2) złe ramię siły (nieprostopadła odległość), (3) pominięcie jednej siły, (4) mylenie jednostek. Dobra praktyka to narysowanie małej strzałki zwrotu obrotu przy każdej sile i zapisanie osobno każdego składnika F·r.
Co oznacza jednostka N·m w mechanice?
N·m (niutonometr) to jednostka momentu siły. Choć wymiarowo jest równoważna dżulowi, w mechanice zapis N·m stosuje się celowo, aby podkreślić, że chodzi o moment, czyli wielkość związana z obrotem, a nie o energię.
Czy moment główny zależy od wyboru bieguna O?
Tak. Moment liczony jest zawsze względem konkretnego punktu. Zmiana bieguna zmienia ramiona sił, a więc i wartości momentów. Dlatego w zadaniu zawsze trzeba liczyć "względem O" dokładnie tak, jak podano w treści i na rysunku.
Jak szybko sprawdzić, czy wynik momentu ma sens?
Zrób kontrolę jakości: oszacuj rząd wielkości (siła razy metry), sprawdź, czy największy wkład ma duża siła lub duże ramię, i upewnij się, że momenty przeciwnych zwrotów się odejmują. Jeśli wyszedł wynik równy sumie wszystkich F·r, to znaków najpewniej nie uwzględniono.
info

To pytanie poprawnie rozwiązuje 36% zdających egzamin. bardzo trudne

Eksperci podkreślają: "Moment główny układu sił względem punktu O wyznacza się jako sumę algebraiczną momentów poszczególnych sił: M = Σ(±F·r), gdzie r jest ramieniem prostopadłym, a znak zależy od zwrotu obrotu na rysunku."

Źródła:

  • Ferdinand P. Beer, E. Russell Johnston Jr., "Vector Mechanics for Engineers: Statics" – rozdział o momentach sił (Moments of a Force) i sumowaniu momentów układu sił
  • R. C. Hibbeler, "Engineering Mechanics: Statics" – sekcje dotyczące momentu siły względem punktu oraz konwencji znaku

Materiały:

  • Podręczniki do statyki (momenty sił, redukcja układu sił do bieguna)
  • Zestawy zadań z mechaniki technicznej: moment siły, para sił, warunki równowagi
  • Notatki z zasad przyjmowania znaków momentów (konwencja CW/CCW) oraz ramię prostopadłe
