KWALIFIKACJA BUD1 - CZERWIEC 2020



PYTANIE NR 11.
Ile wynosi rozstaw strzemion w strefie przypodporowej nadproża przedstawionego na rysunku?

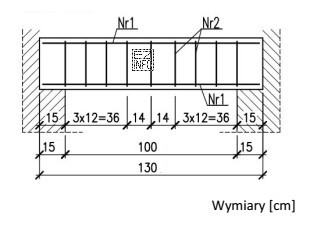

Ilustracja przedstawia schematyczny rysunek techniczny nadproża, który jest istotny w kontekście kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rozstaw strzemion w strefie przypodporowej odczytuje się bezpośrednio z oznaczeń na rysunku zbrojeniowym (najczęściej jako "s = … cm" lub wymiary między strzemionami przy podporze). W pokazanym nadprożu w tej strefie podano 12 cm, a pozostałe wartości nie odpowiadają opisowi strefy przypodporowej na rysunku.

Pełne wyjaśnienie:

W zadaniu sprawdzana jest umiejętność czytania rysunku zbrojeniowego i odróżnienia strefy przypodporowej od pozostałej części nadproża. W elementach takich jak belki czy nadproża strefy przy podporach są często zbrojone gęściej (mniejszy rozstaw strzemion) niż w środku przęsła.

Aby poprawnie odpowiedzieć:

  • najpierw zlokalizuj na rysunku strefę przypodporową (bezpośrednio przy oparciu/podporze),
  • następnie odczytaj z opisu/oznaczenia zbrojenia rozstaw strzemion przypisany do tej strefy (np. zapis "s = 12 cm" lub wymiarowanie pomiędzy strzemionami),
  • upewnij się, że odczyt dotyczy strzemion, a nie innego wymiaru (np. długości strefy, otuliny, rozstawu prętów podłużnych).

Odpowiedź "12 cm" jest poprawna, ponieważ taka wartość rozstawu została wskazana na rysunku dla strefy przypodporowej nadproża.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "14 cm" i "15 cm" to typowe "mylniki" – mogą pasować do innych elementów lub innych stref, ale nie są zgodne z oznaczeniem rozstawu w strefie przypodporowej na tym rysunku.
  • "36 cm" jest wartością wyraźnie większą; tego typu liczby na rysunkach często odnoszą się do długości odcinka, szerokości, wymiaru strefy lub innego wymiarowania, a nie do zagęszczonego rozstawu strzemion przy podporze.

Wskazówka egzaminacyjna: jeśli na rysunku występują różne rozstawy, zawsze sprawdzaj do jakiej strefy przypisany jest dany zapis (przy podporze vs w przęśle) i nie przenoś automatycznie wartości z innego fragmentu elementu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest strzemię w zbrojeniu żelbetowym?
Strzemię to element zbrojenia poprzecznego (zwykle z pręta gładkiego lub żebrowanego) obejmujący pręty podłużne. Jego zadaniem jest m.in. przenoszenie sił tnących, utrzymanie prętów w położeniu oraz ograniczanie zarysowania i wyboczenia prętów ściskanych.
Co oznacza rozstaw strzemion na rysunku zbrojeniowym?
Rozstaw strzemion to odległość między kolejnymi strzemionami wzdłuż elementu (np. belki, nadproża). Na rysunku bywa podany jako "s = … cm" albo przez wymiarowanie odcinków. Zawsze trzeba sprawdzić, której strefy elementu dotyczy dana wartość.
Gdzie jest strefa przypodporowa w nadprożu?
Strefa przypodporowa to fragment nadproża bezpośrednio przy oparciu na murze lub wieńcu, czyli tam, gdzie element przekazuje obciążenia na podporę. Na rysunkach często jest zaznaczona jako odcinek przy końcach belki/nadproża i może mieć inny (gęstszy) rozstaw strzemion niż część środkowa.
Dlaczego w strefie przypodporowej daje się gęstsze strzemiona?
Przy podporach zazwyczaj występują większe siły tnące i większe wymagania co do pracy zbrojenia poprzecznego. Dlatego projekt może przewidywać mniejszy rozstaw strzemion, aby poprawić nośność na ścinanie i ograniczyć rozwój rys. W praktyce oznacza to "zagęszczenie" strzemion przy podporach.
Jak odczytać rozstaw strzemion, jeśli na rysunku są dwie różne wartości?
Najpierw ustal, który zapis dotyczy której strefy (np. przy podporze i w przęśle). Potem sprawdź, czy podana wartość jest przypisana strzałkami, opisem odcinka lub uwagą typu "w strefie przypodporowej". Nie wolno przenosić wartości z innej strefy tylko dlatego, że "wygląda typowo".
Czy rozstaw strzemion to to samo co liczba strzemion?
Nie. Rozstaw to odległość między strzemionami, a liczba strzemion wynika z długości odcinka i przyjętego rozstawu. Na budowie można mieć podaną długość strefy i rozstaw, a dopiero potem wyliczyć liczbę sztuk. W tym typie zadań zwykle chodzi o odczyt wartości rozstawu.
Jakie błędy najczęściej robi się przy pytaniach o rozstaw strzemion z rysunku?
Najczęstsze pomyłki to: odczyt z niewłaściwej strefy (środek zamiast podporowej), pomylenie rozstawu strzemion z innym wymiarem (np. długością strefy), oraz zgadywanie "typowej" wartości bez sprawdzenia oznaczeń. Pomaga nawyk: najpierw strefa, potem opis, na końcu liczba.
Kiedy rozstaw strzemion w nadprożu może być bardzo duży, np. kilkadziesiąt centymetrów?
Duże wartości na rysunku często nie dotyczą rozstawu strzemion, tylko innego wymiaru elementu (np. długości odcinka, szerokości, odległości do osi, podziału stref). Jeżeli rozstaw strzemion byłby bardzo duży, musiałoby to wynikać z projektu, ale w strefie przypodporowej zwykle spotyka się raczej zagęszczenie niż "rozrzedzenie".
Czy na egzaminie trzeba znać normowe rozstawy strzemion na pamięć?
W zadaniach opartych o rysunek zwykle nie trzeba znać wartości "z głowy", tylko umieć je odczytać i poprawnie przypisać do strefy. Znajomość typowych zakresów pomaga wychwycić ewidentne pomyłki, ale kluczowa jest umiejętność czytania oznaczeń i wymiarowania na rysunku zbrojeniowym.
Jak przygotować się do zadań o nadprożach i strzemionach w BUD.1?
Ćwicz na rysunkach: belki, nadproża, podciągi. Zwracaj uwagę na: oznaczenia prętów podłużnych, strzemion, strefy zagęszczeń i zapisy typu "s = …". Dobrą metodą jest robienie krótkich notatek: gdzie jest strefa podporowa i jaki rozstaw tam występuje.
info

Statystycznie 64% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Rozstaw strzemion w strefie przypodporowej odczytuje się bezpośrednio z oznaczeń na rysunku zbrojeniowym (najczęściej jako "s = … cm" lub wymiary między strzemionami przy podporze)."

Źródła:

  • PN-EN 1992-1-1 (Eurokod 2): Projektowanie konstrukcji z betonu – Część 1-1: Reguły ogólne i reguły dla budynków (wskazuje zasady zbrojenia poprzecznego i stref o zwiększonych wymaganiach)
  • PN-EN 13670: Wykonywanie konstrukcji betonowych (wymagania wykonawcze i kontrola robót związanych m.in. z montażem zbrojenia)

Materiały:

  • Przykładowe rysunki zbrojeniowe belek/nadproży z opisem stref przypodporowych
  • Materiały szkolne z zakresu oznaczeń na rysunkach konstrukcyjnych żelbetu
  • Normy i wytyczne dotyczące projektowania i wykonawstwa konstrukcji betonowych (do nauki terminologii i zasad ogólnych)
