Rura osłonowa (ochronna) jest stosowana m.in. w przepustach przez przegrody budowlane, w przejściach pod przeszkodami oraz tam, gdzie przewód ma być zabezpieczony mechanicznie i/lub ma mieć możliwość przemieszczeń. Dobór jej średnicy nie polega na prostym dodaniu stałej wartości, lecz w praktyce wykonuje się go na podstawie tablic doboru (normowych lub zakładowych), które uwzględniają typowe wymagania montażowe.
Kluczowe jest zapewnienie:
- luzu montażowego między rurą przewodową a osłoną,
- miejsca na dystanse/ślizgi/centrowniki, które utrzymują przewód w osi osłony,
- rezerwy na tolerancje wykonawcze i ewentualne zabezpieczenia (np. powłoki),
- możliwości wsunięcia/wyciągnięcia przewodu oraz wykonania uszczelnień na końcach osłony.

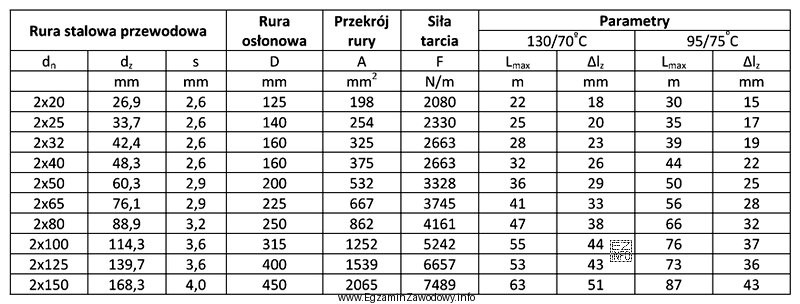

Dla rury stalowej o średnicy zewnętrznej d = 76,1 mm z typowych zestawień doboru wynika średnica rury osłonowej D = 225 mm. Taka wartość jest na tyle duża, aby zachować wymagane odstępy i umożliwić prawidłowe dystansowanie, a jednocześnie nie powoduje nieuzasadnionego zwiększenia gabarytów przepustu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe? Wartości 250 mm, 400 mm i 450 mm oznaczają dobór osłony większej niż wynika z typowego doboru dla tej średnicy przewodu. Zbyt duża osłona zwiększa koszt materiału i robót (większy otwór/przepust, trudniejsze uszczelnienia, większe wymiary zabudowy), a nie daje proporcjonalnych korzyści, jeśli nie ma szczególnych wymagań technologicznych. W zadaniach egzaminacyjnych zakłada się standardowy dobór tablicowy, dlatego poprawna jest wartość 225 mm.
Wskazówka egzaminacyjna: jeśli w pytaniu podano średnicę zewnętrzną rury (tu 76,1 mm), to należy dobrać osłonę według tabeli dla tej właśnie wartości, a nie według średnicy nominalnej ani "na oko".
