Wynik pomiaru na suwmiarce z noniuszem odczytuje się zawsze jako suma:
- części całkowitej z podziałki głównej (w mm),
- części ułamkowej z noniusza (w zależności od jego dokładności).

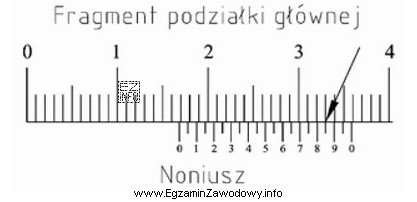

Krok 1 – podziałka główna: patrzymy, gdzie wypada zero noniusza. W przedstawionym wskazaniu zero noniusza znajduje się tuż za 16 mm, więc część całkowita wynosi 16 mm.
Krok 2 – noniusz: szukamy kreski na noniuszu, która najdokładniej pokrywa się z kreską podziałki głównej. Ta kreska odpowiada 17 działkom noniusza. Dla noniusza o działce 0,05 mm część ułamkowa to: 17 × 0,05 mm = 0,85 mm.
Krok 3 – złożenie wyniku: 16 mm + 0,85 mm = 16,85 mm.
Dlaczego pozostałe odpowiedzi są błędne?
- 1,85 mm – pominięto część całkowitą 16 mm (typowy błąd "czytania tylko noniusza").
- 1,68 mm – jednocześnie pominięto pełne mm i błędnie zinterpretowano wskazanie noniusza.
- 36,05 mm – błędnie odczytano położenie zera noniusza (przesunięcie o całe centymetry) i/lub przyjęto niewłaściwą działkę noniusza.
Wskazówka egzaminacyjna: najpierw zawsze zaznacz w myślach zero noniusza (to ono "niesie" pełne mm), dopiero potem szukaj kreski pokrycia na noniuszu i przelicz ją przez wartość działki (np. 0,05 mm).
