KWALIFIKACJA MEC5 - STYCZEŃ 2019

Wyjaśnienie poprawnej odpowiedzi:

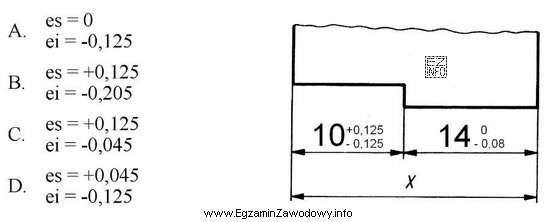

Odchyłki graniczne wymiaru wynikowego X to suma odchyłek granicznych wymiarów składowych. W tym przypadku, dla wymiaru 10 mm mamy odchyłki es = +0,125 mm i ei = -0,125 mm, a dla wymiaru 14 mm mamy es = 0 mm i ei = -0,08 mm. Sumując te wartości, otrzymujemy odchyłki graniczne dla wymiaru X: es = +0,125 mm i ei = -0,205 mm, co odpowiada odpowiedzi B.
