KWALIFIKACJA TKO5 - CZERWIEC 2017

PYTANIE NR 5.
Ile zasilaczy sieci trakcyjnej wyprowadzono z podstacji trakcyjnej Czepino?

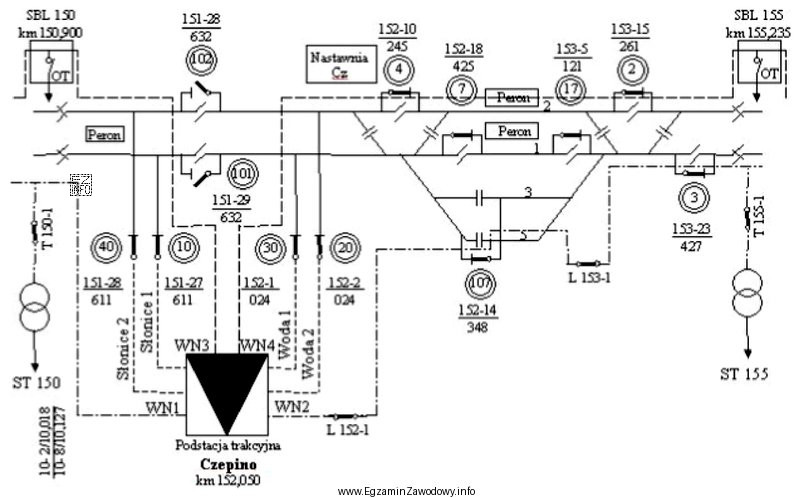

Ilustracja przedstawia schemat sieci trakcyjnej związanej z podstacją trakcyjną Czepino.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wynika z dokumentacji do zadania: z podstacji trakcyjnej Czepino wyprowadzono 4 zasilacze sieci trakcyjnej (cztery wyjścia/feeder’y). Pozostałe wartości nie odpowiadają liczbie wyprowadzeń pokazanej na schemacie, więc są niezgodne z danymi źródłowymi.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność odczytu informacji eksploatacyjnej z dokumentacji technicznej dotyczącej zasilania trakcji: ile zasilaczy (wyprowadzeń/feederów) sieci trakcyjnej wychodzi z danej podstacji.

W kontekście takich zadań "zasilacz" rozumie się jako tor zasilania wyprowadzony z rozdzielni podstacji do sieci trakcyjnej (konkretne wyjście na linię/sekcję). Zlicza się więc wyprowadzenia pokazane na schemacie/rysunku przypisanym do zadania. Dla podstacji trakcyjnej Czepino w materiałach do pytania widoczne są cztery takie wyjścia, stąd prawidłowa odpowiedź to: 4 sztuki.

Dlaczego pozostałe odpowiedzi są błędne?

  • 2 sztuki – odpowiadałoby konfiguracji z tylko dwoma wyjściami, co nie zgadza się z liczbą wyprowadzeń przedstawionych w dokumentacji do zadania.
  • 6 sztuk – byłoby poprawne wyłącznie wtedy, gdyby schemat wykazywał sześć niezależnych wyprowadzeń; w tym przypadku liczba wyjść jest mniejsza.
  • 8 sztuk – to typowa pułapka "na oko" (zawyżenie przez doliczenie pól/sekcji/połączeń rezerwowych), ale nie odpowiada faktycznej liczbie wyprowadzeń z podstacji w zadanych materiałach.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi upewnij się, co dokładnie liczysz: wyprowadzenia do sieci (zasilacze) to nie to samo co liczba pól w rozdzielni, liczba odłączników czy liczba sekcji sieci trakcyjnej. Najpierw zidentyfikuj na schemacie wyjścia "na linię", a dopiero potem je zsumuj.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zasilacz (wyprowadzenie/feeder) to obwód wyjściowy z rozdzielni podstacji, którym energia jest podawana do sieci trakcyjnej na dany odcinek lub sekcję. Na schemacie zwykle jest to "wyjście na linię", a nie samo pole rozdzielcze czy element łączeniowy.
Wyprowadzenia rozpoznasz jako połączenia wychodzące z rozdzielni podstacji w kierunku linii/sekcji trakcyjnych. Często są opisane nazwą kierunku, numerem sekcji albo symbolem zasilacza. Liczysz tylko te wyjścia, które faktycznie "idą w teren".
Konfiguracja podstacji i sieci trakcyjnej bywa przebudowywana: dochodzą nowe odcinki, zmienia się sekcjonowanie, modernizuje się rozdzielnie i układy rezerwowania. To może powodować zmianę liczby wyprowadzeń. Dlatego w praktyce zawsze opiera się na aktualnej dokumentacji.
Nie. Pole rozdzielcze to stanowisko/aparatura w rozdzielni (np. z wyłącznikiem, odłącznikiem, zabezpieczeniami). Zasilacz to funkcjonalnie wyjście z podstacji do sieci. Jedno pole może realizować jedno wyprowadzenie, ale nie należy automatycznie utożsamiać tych pojęć.
Typowe pomyłki to: doliczenie obwodów rezerwowych jako osobnych zasilaczy, mylenie pól z wyprowadzeniami, pominięcie wyjść na skrajach schematu oraz liczenie elementów łączeniowych (odłączników, uziemników) zamiast torów wyjściowych "na sieć".
Zwykle nie. To zadanie z interpretacji dokumentacji: trzeba poprawnie zidentyfikować, co jest wyprowadzeniem do sieci trakcyjnej, i policzyć ich liczbę. Obliczenia (np. prądy, spadki napięć) pojawiają się w innych typach zadań z trakcji.
Zasilacz sieci trakcyjnej prowadzi do obwodu trakcyjnego (np. przewód jezdny/szyna powrotna w ujęciu funkcjonalnym) i jest opisany jako wyjście na sekcję trakcyjną. Zasilanie pomocnicze dotyczy potrzeb własnych obiektu (oświetlenie, ogrzewanie, automatyka) i ma inną aparaturę oraz opisy.
Jest kluczowa przy planowaniu wyłączeń, przełączeń i rezerwowania zasilania, np. podczas prac utrzymaniowych, awarii lub ograniczeń ruchowych. Znajomość liczby i kierunków zasilaczy pomaga ocenić, które odcinki można zasilić alternatywnie i jakie są możliwości obejścia uszkodzeń.
Pomocne są opisy typu "ZAS", "F", "wyjście", nazwa kierunku/odcinka, a także symbolika toru wyjściowego z rozdzielni. W wielu schematach feeder ma własne zabezpieczenia i aparat łączeniowy w polu, ale najważniejsze jest to, że tor wychodzi poza podstację do sieci.
Ćwicz czytanie schematów zasilania: identyfikuj pola, zabezpieczenia i wyprowadzenia, a następnie wykonuj proste czynności eksploatacyjne "na papierze" (zliczanie wyjść, wskazanie kierunków zasilania, rozpoznanie elementów). Ucz się terminologii: podstacja, rozdzielnia, zasilacz, sekcja, rezerwa.
info

To pytanie poprawnie rozwiązuje 58% zdających egzamin. średnie

Według specjalistów z branży: "Poprawna odpowiedź wynika z dokumentacji do zadania: z podstacji trakcyjnej Czepino wyprowadzono 4 zasilacze sieci trakcyjnej (cztery wyjścia/feeder’y)."

Materiały:

  • Instrukcje i schematy ideowe zasilania sieci trakcyjnej stosowane w przedsiębiorstwie infrastrukturalnym
  • Materiały dydaktyczne z zakresu elektroenergetyki trakcyjnej (podstacje, rozdzielnie, zasilacze, sekcjonowanie)
  • Ćwiczenia z czytania schematów i planów zasilania (zliczanie wyprowadzeń, identyfikacja pól i sekcji)
