KWALIFIKACJA BUD20 - STYCZEŃ 2017



PYTANIE NR 4.

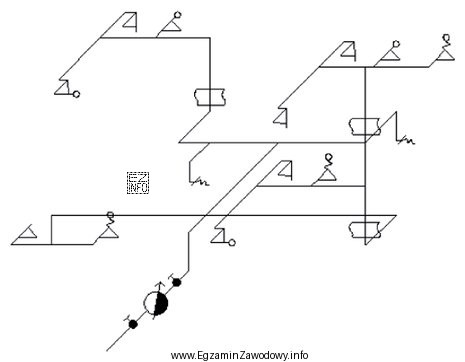

Ile zaworów czerpalnych ze złączką do węża przedstawiono na rzucie aksonometrycznym?
Ilustracja przedstawia rzut aksonometryczny instalacji sanitarnej, prawdopodobnie wodociągowej, co jest związane z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź: "2 zawory."
Na rzucie aksonometrycznym należy odszukać symbole zaworów czerpalnych zakończonych złączką do węża i zliczyć wyłącznie te elementy. Po poprawnym rozpoznaniu symboli armatury na rysunku otrzymuje się łączną liczbę dwóch takich zaworów.

Pełne wyjaśnienie:

Zadanie sprawdza umiejętność odczytywania rzutu aksonometrycznego i rozpoznawania elementów armatury. Należy:

  • zidentyfikować na rysunku symbole zaworów czerpalnych (punktów poboru wody),
  • upewnić się, że chodzi o zawory ze złączką do węża (a nie o zawory odcinające montowane na przewodach),
  • zliczyć wszystkie widoczne na rzucie elementy tego samego typu.

Odpowiedź "2 zawory" jest właściwa, ponieważ na rysunku przedstawiono dwa zawory czerpalne ze złączką do węża.

Pozostałe propozycje są błędne, bo wynikają najczęściej z typowych pomyłek podczas czytania rysunków:

  • "3 zawory" i "4 zawory" mogą pojawić się, gdy ktoś omyłkowo dolicza inne zawory (np. odcinające) albo liczy elementy podobne graficznie do zaworów czerpalnych.
  • "5 zaworów" to zwykle efekt zliczania wszystkich zaworów widocznych w instalacji bez rozróżnienia ich funkcji, mimo że pytanie dotyczy wyłącznie zaworów czerpalnych ze złączką.

Wskazówka egzaminacyjna: po pierwszym zliczeniu warto wykonać drugie, kontrolne zliczenie (np. od lewej do prawej lub od góry do dołu rysunku), aby ograniczyć błąd nieuwagi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rzut aksonometryczny w dokumentacji budowlanej?
Rzut aksonometryczny to sposób przedstawienia instalacji lub obiektu w ujęciu przestrzennym, ale na płaszczyźnie rysunku. Ułatwia zobaczenie przebiegu przewodów i położenia armatury w 3D, dlatego często służy do szybkiej orientacji i zliczania elementów.
Jak rozpoznać zawór czerpalny na rysunku instalacji?
Zawór czerpalny rozpoznaje się po symbolu punktu poboru wody (kran/zawór na końcu podejścia). Kluczowe jest odróżnienie go od zaworów odcinających na przewodzie. Na egzaminie zawsze licz wyłącznie elementy odpowiadające treści pytania.
Dlaczego w zadaniu liczy się tylko zawory ze złączką do węża?
Bo pytanie zawęża zakres do konkretnego typu armatury. Złączka do węża oznacza przeznaczenie zaworu do podłączenia węża (np. do prac porządkowych na budowie). Doliczanie innych zaworów zmienia wynik i prowadzi do błędnej odpowiedzi.
Jakie błędy najczęściej popełnia się przy zliczaniu elementów na rysunku?
Najczęstsze błędy to: pominięcie jednego elementu (nieuwaga), podwójne policzenie tego samego symbolu oraz doliczenie innej armatury podobnej graficznie. Pomaga liczenie "systemem" (np. zgodnie z kierunkiem obiegu instalacji) i kontrolne powtórzenie.
Jak odróżnić zawór czerpalny od zaworu odcinającego na przewodzie?
Zawór czerpalny jest końcowym punktem poboru (na zakończeniu podejścia), a zawór odcinający zwykle leży na przebiegu przewodu i służy do odcięcia odcinka instalacji. Jeśli pytanie mówi o "zaworze czerpalnym ze złączką", szukaj elementu na końcu podejścia.
Czy na egzaminie można odpowiedzieć bez oglądania rysunku?
W typowych zadaniach tego typu nie. Wynik jest bezpośrednio zależny od tego, ile symboli danego elementu pokazano na ilustracji. Bez rysunku można jedynie znać metodę liczenia, ale nie da się ustalić konkretnej liczby elementów.
Jak szybko zliczać armaturę na rzucie aksonometrycznym?
Ustal kryterium (np. tylko zawory czerpalne ze złączką), a potem przechodź po instalacji od źródła do końcówek. Każdy znaleziony symbol zaznacz ołówkiem na brudno (kropka/krzyżyk) lub licz w dwóch przebiegach: wstępnie i kontrolnie.
Jakie informacje w treści pytania są najważniejsze przy zliczaniu zaworów?
Najważniejsze są cechy rozróżniające: typ elementu ("zawór czerpalny") oraz doprecyzowanie ("ze złączką do węża"). Te słowa definiują, co liczyć, a czego nie liczyć. Reszta (np. rodzaj rzutu) mówi tylko, jakiego rysunku dotyczy zadanie.
Czy końcówki węża lub złączki liczy się jako osobne elementy?
Zwykle nie, jeśli pytanie pyta o liczbę zaworów. Złączka jest tu cechą zaworu (jak jest zakończony), a nie osobnym elementem do zliczania. Na egzaminie zawsze trzymaj się dokładnie tego, co masz policzyć: zawory, nie akcesoria.
Jak przygotować się do zadań z czytania rysunków na BUD.1?
Ćwicz na krótkich rysunkach: wyszukiwanie i zliczanie elementów, rozpoznawanie symboli oraz śledzenie przebiegu instalacji. Dobrą metodą jest rozwiązywanie wielu przykładów z ograniczeniem czasu i wykonywanie zliczania kontrolnego, aby zmniejszyć liczbę pomyłek.
info

To pytanie poprawnie rozwiązuje 82% zdających egzamin. średnio łatwe

Eksperci podkreślają: "Poprawna odpowiedź: "2 zawory."Na rzucie aksonometrycznym należy odszukać symbole zaworów czerpalnych zakończonych złączką do węża i zliczyć wyłącznie te elementy."
