W zadaniach z rysunku technicznego dla betoniarza-zbrojarza najczęściej sprawdzana jest umiejętność czytania dokumentacji: rozpoznania elementu konstrukcyjnego oraz poprawnego odczytania jego wymiaru. "Ława podłożyskowa" to element stanowiący poszerzone podparcie (np. pod łożysko/podporę), dlatego na rysunku należy najpierw zidentyfikować jej kontur, a następnie odszukać wymiar odnoszący się do szerokości, czyli wymiaru poprzecznego.
Jak postępować krok po kroku:
- Znajdź ławę na rysunku (w rzucie lub przekroju) i upewnij się, że odczyt dotyczy właśnie tego elementu, a nie np. odsadzki, stopy, poszerzenia podkładu czy sąsiedniego fragmentu fundamentu.
- Odczytaj wymiar szerokości z linii wymiarowej prowadzonej równolegle do krawędzi ławy. Jeżeli wymiar jest zapisany liczbowo, nie ma potrzeby przeliczania ze skali.
- Jeśli rysunek jest podany w skali i brak opisu liczbowego, wtedy trzeba zmierzyć szerokość na rysunku i przeliczyć zgodnie ze skalą (to częste źródło błędów, gdy ktoś nie sprawdzi, czy wymiar nie jest już podany).

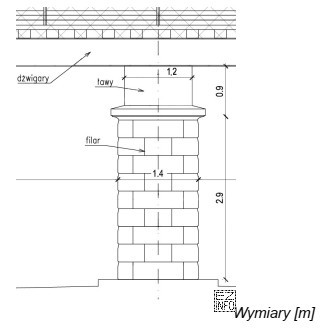

W tym pytaniu poprawna odpowiedź to 1,20 m, ponieważ odpowiada szerokości ławy wskazanej na rysunku.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- 0,90 m – typowy błąd zaniżenia: bywa wybierany po odczytaniu innego, mniejszego wymiaru (np. szerokości części centralnej, podkładu lub stopnia/odsadzki).
- 1,40 m – błąd "pomylenia elementów": wartość może pasować do innego fragmentu przekroju (np. poszerzenia w innym miejscu) albo wynikać z niedokładnego przeliczenia ze skali.
- 2,90 m – wartość znacznie większa, często wybierana przez pomylenie szerokości z długością ławy lub z wymiarem całkowitym obejmującym kilka elementów.
Wskazówka egzaminacyjna: zawsze sprawdź, czy odczytywany wymiar jest przypisany do właściwych strzałek linii wymiarowej i czy dotyczy szerokości (wymiar poprzeczny), a nie długości elementu lub całego układu.
