KWALIFIKACJA ROL2 - CZERWIEC 2018 (test 2)

PYTANIE NR 37.

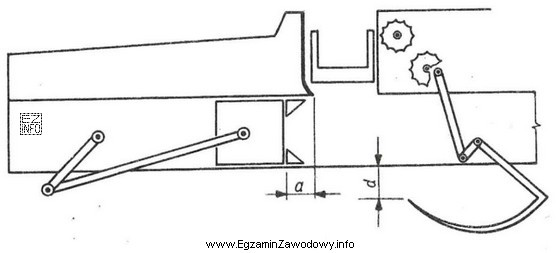

Ilustracja obrazuje ustawienie odległości igły w prasie zbierającej względem
Ilustracja przedstawia schematyczny rysunek techniczny maszyny rolniczej, prawdopodobnie prasy zbierającej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odległość igły w prasie zbierającej ustawia się względem elementu, który stanowi stały punkt odniesienia w strefie formowania beli. W typowych rozwiązaniach takim odniesieniem jest dno komory prasowania, bo pozwala zachować prawidłową geometrię pracy igły w cyklu wiązania i ogranicza ryzyko kolizji z materiałem.

Pełne wyjaśnienie:

Pytanie dotyczy punktu odniesienia, względem którego na ilustracji pokazano ustawienie odległości igły w prasie zbierającej. W praktyce regulacje tego typu wykonuje się w odniesieniu do elementu konstrukcyjnego, który jest stały i jednoznaczny w całym cyklu pracy. Takim elementem jest dno komory prasowania, ponieważ stanowi niezmienną bazę geometryczną dla strefy formowania beli i pracy zespołu wiązania.

Odpowiedź "dna komory prasowania" jest poprawna, bo ustawienie igły względem dna umożliwia zachowanie właściwego prześwitu oraz toru ruchu w obszarze, gdzie igła podaje sznurek do aparatu wiążącego. Dzięki temu zmniejsza się ryzyko ocierania, zacinania lub uderzeń o masę materiału znajdującą się w komorze.

Pozostałe propozycje są nieprawidłowe w tym kontekście:

  • "nagarniacza" – nagarniacz jest elementem roboczym odpowiedzialnym za podawanie/układanie materiału, ale nie stanowi typowej bazy do precyzyjnej regulacji odległości igły w obszarze wiązania; jego położenie może zależeć od ustawień roboczych i konstrukcji.
  • "sprzęgła wału supłacza" – sprzęgło jest elementem przeniesienia napędu, nie jest charakterystycznym, czytelnym punktem bazowym do pomiaru prześwitu igły na ilustracjach regulacyjnych; dodatkowo nie opisuje strefy, w której kluczowy jest prześwit względem komory.
  • "tłoka" – tłok wykonuje ruch roboczy i zmienia położenie w cyklu, więc nie jest dobrym stałym odniesieniem do pomiaru odległości; użycie elementu ruchomego jako bazy zwiększa ryzyko błędnej interpretacji regulacji.

Wskazówka egzaminacyjna: w zadaniach z ilustracją najpierw ustal, czy mowa o regulacji prześwitu (zwykle względem elementu stałego, np. dna/obudowy/komory), czy o zgraniu faz (wtedy częściej pojawiają się elementy napędu i znaczniki). To pomaga odróżnić odpowiedzi dotyczące geometrii od odpowiedzi dotyczących przeniesienia napędu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Igła jest elementem układu wiązania, który podaje sznurek (lub inny materiał wiążący) do aparatu wiążącego w odpowiednim momencie cyklu. Jej położenie i prześwit muszą być ustawione tak, aby nie dochodziło do kolizji z materiałem w komorze i aby wiązanie było powtarzalne.
Dno komory jest stałym, nieruchomym punktem konstrukcyjnym, więc daje jednoznaczną bazę do pomiaru i regulacji. Ustawienie względem takiej bazy ułatwia zachowanie właściwego prześwitu w strefie formowania beli i zmniejsza ryzyko ocierania igły o materiał lub elementy komory.
Typowe objawy to problemy z wiązaniem (brak węzła, nierówne wiązanie), ocieranie, hałas w czasie cyklu wiązania, a czasem uszkodzenia sznurka. W praktyce po naprawie lub demontażu zespołu wiązania warto zawsze skontrolować geometrię i prześwity zgodnie z instrukcją maszyny.
Zwykle nie jest to najlepsza praktyka, bo elementy napędu (np. sprzęgła) nie stanowią czytelnej bazy geometrycznej dla prześwitu igły w komorze. Takie odniesienie może wprowadzać błąd interpretacji. Do pomiarów prześwitu wybiera się najczęściej stałe elementy konstrukcyjne w strefie pracy igły.
Najczęściej po pracach serwisowych przy supłaczu/igłach, po wymianie zużytych elementów, po kolizji lub zablokowaniu maszyny oraz w przeglądzie przedsezonowym. Kontrola ma sens także wtedy, gdy pojawiają się powtarzalne problemy z wiązaniem mimo prawidłowego sznurka i ustawień roboczych.
Częste jest mylenie elementów zespołu wiązania (supłacz, igły, wał supłacza) z elementami roboczymi podającymi materiał (np. nagarniacz) albo z elementami wykonującymi ruch roboczy (np. tłok). Mechanizm błędu wynika z podobieństwa nazw i braku nawyku szukania stałych punktów odniesienia na ilustracji.
Tłok jest elementem ruchomym i jego położenie zmienia się w cyklu pracy. Punkt odniesienia powinien być stały, aby pomiar prześwitu był powtarzalny i nie zależał od fazy ruchu. Oparcie regulacji o element ruchomy zwiększa ryzyko błędu i niewłaściwego prześwitu podczas rzeczywistej pracy.
Podstawą jest unieruchomienie maszyny i odłączenie źródła napędu (np. WOM/napęd hydrauliczny) zgodnie z zasadami BHP w gospodarstwie. Należy zabezpieczyć elementy przed samoczynnym ruchem oraz używać właściwych narzędzi. Regulacje wykonuje się na postoju i po upewnieniu się, że nikt nie znajduje się w strefie zagrożenia.
Pomaga nauka na schematach: komora prasowania, podbieracz/nagarniacz, zespół wiązania (supłacz, igły) oraz elementy napędu. Warto ćwiczyć opis funkcji: co jest bazą pomiaru, co jest ruchome, a co stałe. Na egzaminie najpierw identyfikuj strefę pracy z rysunku, dopiero potem wybieraj odpowiedź.
Zwykle nie w sposób pewny, bo pytanie odwołuje się do tego, co pokazuje ilustracja. Sama wiedza ogólna o elementach prasy może pomóc, ale egzaminacyjnie kluczowe jest rozpoznanie, jaki punkt odniesienia został zaznaczony na rysunku. Dlatego zawsze analizuj rysunek przed wyborem odpowiedzi.
info

Statystycznie 47% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Odległość igły w prasie zbierającej ustawia się względem elementu, który stanowi stały punkt odniesienia w strefie formowania beli."

Materiały:

  • Instrukcje obsługi (DTR) prasy zbierającej używanej w pracowni szkolnej/gospodarstwie
  • Materiały dydaktyczne z budowy i eksploatacji maszyn rolniczych (dział: prasy i mechanizmy wiążące)
  • Schematy zespołu supłacza/układu wiązania oraz ćwiczenia z rozpoznawania elementów na rysunkach technicznych
