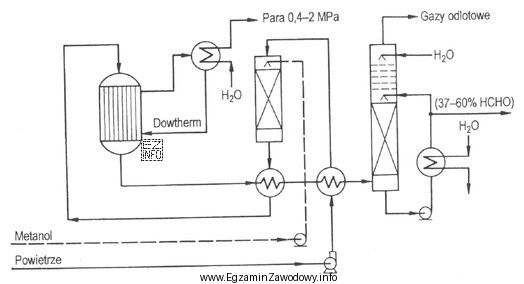

Pytanie sprawdza umiejętność interpretacji schematu instalacji (aparatów i strumieni) dla procesu wytwarzania formaldehydu z metanolu metodą utleniającego odwodornienia na katalizatorze tlenkowym. W tego typu zadaniach nie zgaduje się "z pamięci", tylko weryfikuje każdą tezę na podstawie oznaczeń na rysunku: typu aparatu, przyłączy mediów pomocniczych oraz opisów strumieni (np. produktu, odpadu, mediów energetycznych).
Odpowiedź "Reaktor rurowy jest chłodzony dowthermem, otrzymywany formaldehyd może osiągnąć stężenie 60%, a para technologiczna jest produktem ubocznym" jest spójna, gdy schemat jednocześnie pokazuje:
- reaktor jako rurowy (symbol/opis aparatu),
- obieg dowthermu podłączony w sposób wskazujący na odbiór ciepła z reaktora (czyli chłodzenie),
- wartość stężenia formaldehydu 60% przypisaną do strumienia produktu,
- wydzielony strumień pary technologicznej opisany jako odprowadzenie/produkt uboczny.
Pozostałe odpowiedzi są niezgodne z logiką schematu:
- "Podstawowy proces zachodzi w kolumnie absorpcyjnej…" – absorber służy do pochłaniania/rozpuszczania składnika z gazu w cieczy (tworzenie roztworu), a nie do prowadzenia głównej reakcji katalitycznej; dodatkowo "metanol podawany jest dmuchawą" jest typowym błędem przypisania urządzenia do niewłaściwego medium (dmuchawy dotyczą głównie gazów).
- "Reaktor jest typu zbiornikowego, produktem jest granulowany formaldehyd…" – formaldehyd w instalacjach tego typu jest zwykle produktem w postaci gazu lub roztworu; "granulowany formaldehyd" nie pasuje do węzła absorpcji/roztworu i byłby inną technologią produktu końcowego.
- "Reaktor rurowy jest ogrzewany dowthermem… stężenie 37%…" – sprzeczność dotyczy kierunku wymiany ciepła (ogrzewanie vs chłodzenie) oraz parametrów produktu: jeśli na schemacie podano inne stężenie (np. 60%), to wskazanie 37% jest błędne niezależnie od tego, jakie stężenia są spotykane w obrocie handlowym; filtracja powietrza także musi wynikać z oznaczeń na rysunku.
Wskazówka egzaminacyjna: najpierw zidentyfikuj na schemacie aparat główny (reaktor), potem media pomocnicze (np. dowtherm), a na końcu odczytaj parametry strumieni (stężenia, produkty uboczne). To minimalizuje ryzyko wyboru odpowiedzi "z przyzwyczajenia", a nie na podstawie rysunku.
