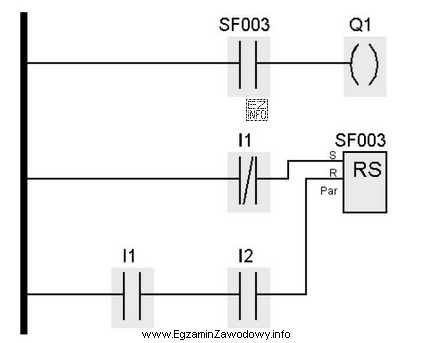

Na schemacie zastosowano blok pamięci typu RS (przerzutnik Reset-Set). Jego wyjście przechowuje stan, ale jest sterowane dwoma wejściami:
- S (Set) – ustawia wyjście na 1,
- R (Reset) – kasuje (ustawia wyjście na 0).
Kluczowe jest poprawne odczytanie styków w LD:
- Styk NO przewodzi, gdy sygnał wejściowy ma wartość 1.
- Styk NC przewodzi, gdy sygnał wejściowy ma wartość 0, a dla 1 rozłącza obwód.
Dla zadanych sygnałów I1=1 oraz I2=1:
- Na wejściu S znajduje się styk NC I1. Ponieważ I1=1, ten styk jest otwarty, więc na S nie pojawia się sygnał ustawiający: S=0.
- Na wejściu R są dwa styki NO (I1 i I2) połączone szeregowo. Dla I1=1 i I2=1 oba są zamknięte, więc warunek resetu jest spełniony: R=1.
Kombinacja S=0 i R=1 oznacza jednoznaczny RESET przerzutnika, czyli wyjście zostaje skasowane. Dlatego poprawne jest stwierdzenie: "Pojawi się 0 logiczne bez względu na stan poprzedni."
Pozostałe odpowiedzi są błędne, bo opisują inne tryby pracy:
- "Stan zmieni się na przeciwny." – odpowiada zachowaniu typu T (przerzutnik przełączający), a nie RS w trybie resetu.
- "Utrzyma się stan poprzedni." – to sytuacja typowa dla braku aktywacji S i R (S=0, R=0), tutaj jednak R jest aktywne.
- "Pojawi się 1 logiczna bez względu na stan poprzedni." – byłoby prawdziwe przy aktywnym ustawieniu (S=1) i braku resetu, czego nie ma, bo styk NC I1 przy I1=1 rozłącza tor S.
W praktyce taki układ realizuje pamięć stanu: np. START ustawia, STOP kasuje. W tym zadaniu wejście resetu jest spełnione, więc wyjście musi zostać wyzerowane.
