W pytaniach o maksymalną średnicę kluczowe jest poprawne odczytanie, co na rysunku jest wymiarowane jako średnica oraz który z wymiarów jest największy dla danego przedmiotu.
Najczęściej spotkasz dwa warianty zapisu informacji o średnicy:
- Wymiar podany wprost (np. przy odpowiednim oznaczeniu średnicy) – wtedy nie wykonuje się obliczeń, tylko wybiera wartość największej średnicy.
- Skala rysunku – jeżeli rysunek jest w skali i nie ma bezpośredniego wymiarowania, średnicę należy odczytać z rysunku i przeliczyć na wymiar rzeczywisty. Wtedy ważna jest poprawna interpretacja skali oraz jednostek (mm).

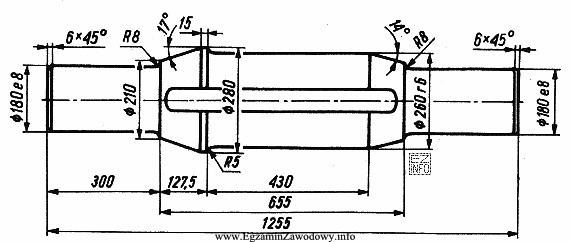

W tym zadaniu poprawna odpowiedź to 280 mm, czyli wartość odpowiadająca maksymalnej średnicy przedmiotu pokazanej w dokumentacji.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 300 mm – typowy błąd to wskazanie innego wymiaru (np. średnicy innego fragmentu, średnicy zewnętrznej zamiast wewnętrznej albo odwrotnie) lub pomyłka w odczycie/zaokrągleniu.
- 430 mm – często wynika z błędnej interpretacji, że największa liczba w odpowiedziach musi być prawidłowa, albo z pomylenia średnicy z innym gabarytem (np. długością całkowitą).
- 180 mm – zwykle odpowiada średnicy mniejszego elementu na rysunku lub jest skutkiem pomylenia średnicy z promieniem (np. dwukrotny błąd w przeliczeniu).
Wskazówka egzaminacyjna: zawsze upewnij się, że odczytywany wymiar dotyczy tej samej cechy geometrycznej (średnica) i tego samego elementu, o który pyta zadanie, a nie sąsiedniego fragmentu rysunku.
