KWALIFIKACJA BPO1 - STYCZEŃ 2011

PYTANIE NR 9.

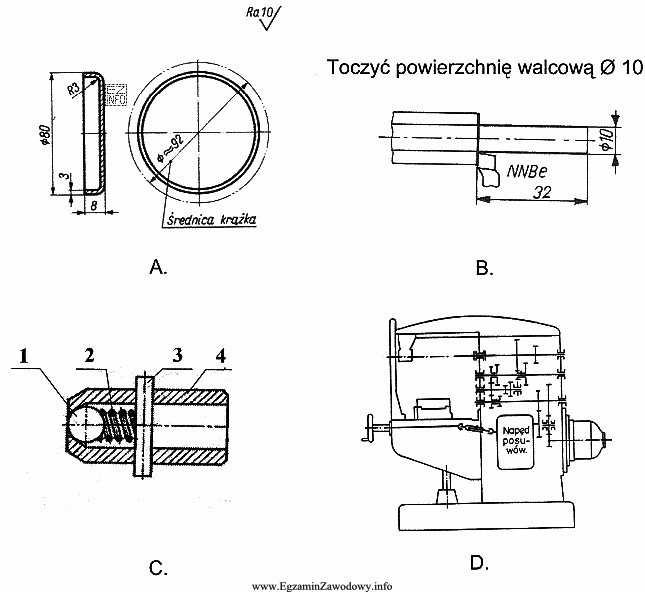

Który z przedstawionych rysunków technicznych jest rysunkiem złożeniowym?
Ilustracja przedstawia cztery różne rysunki techniczne związane z obróbką mechaniczną, które mogą być częścią egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek złożeniowy przedstawia zespół złożony z wielu części oraz ich wzajemne położenie. Typowo występują na nim oznaczenia pozycji (odnośniki) elementów, a często także przekroje ułatwiające pokazanie wnętrza złożenia. Dlatego poprawny wybór wskazuje rysunek prezentujący komplet części jako całość.

Pełne wyjaśnienie:

Rysunek złożeniowy (montażowy) służy do pokazania zespołu, czyli wyrobu złożonego z wielu elementów. Kluczowe jest to, że nie opisuje on jednego detalu do wykonania, lecz pokazuje jak części są ze sobą połączone i jakie mają wzajemne położenie.

Najczęstsze cechy, które pomagają rozpoznać rysunek złożeniowy na arkuszu egzaminacyjnym, to:

  • wiele różnych części widocznych jednocześnie (śruby, podkładki, korpusy, pokrywy itp.),
  • odnośniki/numery pozycji przypisane do elementów (zwykle prowadnice z numerem),
  • często przekrój złożenia, aby pokazać elementy wewnętrzne i sposób montażu,
  • w praktyce dokumentacyjnej bywa z nim powiązane zestawienie części (BOM), nawet jeśli na samym rysunku nie jest pokazane wprost.

Odpowiedź wskazująca rysunek z tymi cechami jest poprawna, ponieważ identyfikuje dokument przedstawiający złożony element oraz relacje pomiędzy jego częściami.

Pozostałe odpowiedzi są niepoprawne, gdy odpowiadają rysunkom innego typu, np.:

  • rysunkowi wykonawczemu pojedynczego detalu (z wymiarami i tolerancjami, ale bez pozycji części),
  • schematowi ideowemu/elektrycznemu (pokazuje połączenia funkcjonalne symbolami, a nie rzeczywistą geometrię zespołu),
  • rzutowi poglądowemu, który nie identyfikuje elementów składowych ani nie pokazuje montażu.

W kontekście BHP umiejętność odczytania rysunku złożeniowego pomaga np. przy ocenie maszyn: łatwiej wtedy wskazać, które elementy są ruchome, gdzie mogą powstawać strefy niebezpieczne oraz jakie osłony i zabezpieczenia są częścią zespołu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rysunek złożeniowy przedstawia wyrób jako zespół złożony z wielu części oraz pokazuje ich wzajemne położenie i sposób połączenia. Zwykle ma odnośniki (numery pozycji) elementów, a czasem przekroje ułatwiające pokazanie wnętrza złożenia.
Najczęściej widać wiele części jednocześnie, ich kontury w rzutach, połączenia (np. śruby), a także odnośniki i numery pozycji. Często pojawia się też przekrój złożenia, aby pokazać elementy ukryte wewnątrz zespołu.
Rysunek wykonawczy dotyczy zwykle jednego detalu i skupia się na wymiarach, tolerancjach oraz chropowatości. Rysunek złożeniowy pokazuje zespół z wielu części i ich wzajemny montaż, często z numerami pozycji/odnośnikami.
Numery pozycji ułatwiają jednoznaczną identyfikację części w zespole. Dzięki nim można powiązać element na rysunku z opisem w dokumentacji (np. wykazem części), co jest ważne przy montażu, serwisie, zamawianiu części oraz analizach technicznych.
Nie. Przekrój może występować także na rysunku pojedynczego detalu, gdy trzeba pokazać wnętrze elementu. O tym, że to rysunek złożeniowy, decyduje przede wszystkim przedstawienie wielu części oraz cechy montażowe (np. odnośniki pozycji).
Częste błędy to wybór rysunku "najbardziej skomplikowanego" bez sprawdzenia oznaczeń, pomijanie odnośników pozycji, mylenie schematów z rzutami technicznymi oraz ocenianie tylko po obecności przekroju. Pomaga porównanie wszystkich rysunków według tych samych cech.
Może pomóc zrozumieć budowę maszyny: wskazać elementy ruchome, miejsca możliwego pochwycenia, strefy zgniotu oraz położenie osłon. Ułatwia też rozmowę z utrzymaniem ruchu i ocenę, czy zabezpieczenia są elementem zespołu czy przeróbką.
Najczęściej w dokumentacji serwisowej i konstrukcyjnej, np. w instrukcjach DTR, katalogach części, dokumentacji montażowej oraz przy opisie podzespołów (przekładnie, napędy, osłony). Służą do montażu, demontażu i identyfikacji części zamiennych.
Zwykle nie podaje pełnego zestawu wymiarów technologicznych każdego detalu, tolerancji wykonania czy chropowatości powierzchni. Jego celem jest pokazanie zależności montażowych i budowy zespołu, a nie przygotowanie pojedynczej części do wytworzenia.
Najpierw ustal kryteria: czy widzisz jeden detal czy zespół, czy są odnośniki pozycji, czy rysunek jest schematem symbolowym, czy zawiera komplet wymiarów wykonawczych. Potem porównaj wszystkie warianty według tych samych punktów, zamiast kierować się ogólnym wrażeniem.
info

To pytanie poprawnie rozwiązuje 44% zdających egzamin. trudne

Według specjalistów z branży: "Rysunek złożeniowy przedstawia zespół złożony z wielu części oraz ich wzajemne położenie."

Materiały:

  • Materiały dydaktyczne z podstaw rysunku technicznego (rodzaje rysunków, zasady oznaczeń)
  • Zestawy przykładowych rysunków: wykonawcze vs złożeniowe (z odnośnikami pozycji)
  • Ćwiczenia: klasyfikowanie rysunków na podstawie cech (pozycje, zestawienie części, liczba elementów)
