KWALIFIKACJA BPO1 - CZERWIEC 2009

Wyjaśnienie poprawnej odpowiedzi:

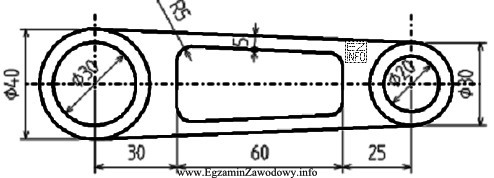

Rysunek przedstawia korbowód, co jest widoczne na podstawie jego charakterystycznego kształtu i wymiarów. Korbowód to element mechanizmu korbowego, który przekształca ruch obrotowy wału korbowego na ruch posuwisto-zwrotny tłoka lub odwrotnie. Na rysunku widoczne są dwa otwory o różnych średnicach (φ40 i φ30) połączone trzonem. Większy otwór służy do połączenia z czopem wału korbowego, a mniejszy do połączenia ze sworzniem tłokowym. Rysunek techniczny zawiera typowe wymiary i kształt korbowodu, co pozwala na jednoznaczną identyfikację tego elementu.
