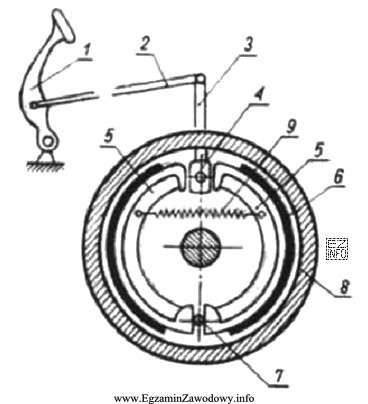

Odpowiedź "hamulec bębnowy" jest właściwa, ponieważ schemat tego typu mechanizmu (w ujęciu ogólnym) przedstawia zwykle bęben oraz elementy cierne w postaci szczęk z okładzinami, które są dociskane do wewnętrznej powierzchni bębna. Taka geometria tarcia (szczęki pracujące względem bębna) jest cechą charakterystyczną hamulca bębnowego.
Pozostałe odpowiedzi odnoszą się do innych rozwiązań konstrukcyjnych i innej funkcji:
- "hamulec klockowy" (w sensie klasycznym) kojarzy się z klockami dociskanymi do zewnętrznej powierzchni koła/bębna lub tarczy, a nie z układem szczęk pracujących wewnątrz bębna. Jeżeli na schemacie widać typową budowę "wewnętrzną", nie jest to hamulec klockowy.
- "sprzęgło tarczowe" służy do przenoszenia momentu obrotowego między wałami za pomocą tarcz ciernych. Jego zadaniem nie jest hamowanie, tylko łączenie/rozłączanie napędu; konstrukcyjnie kluczowe są tarcze (zwykle osiowo dociskane), a nie bęben i szczęki.
- "sprzęgło Oldhama" stosuje się do kompensacji niewspółosiowości wałów. Charakterystyczny jest element pośredni (tarcza/krążek) współpracujący z dwiema piastami przez prostopadłe pióra/rowki. To rozwiązanie nie przypomina układu hamulcowego i nie realizuje hamowania przez szczęki w bębnie.
Z perspektywy przygotowania do egzaminu warto zapamiętać zasadę: hamulec rozpoznajesz po tym, że jego główną funkcją jest zatrzymanie lub spowolnienie ruchu (wytracanie energii), a sprzęgło – po tym, że jego rolą jest przeniesienie momentu oraz ewentualnie kompensacja odchyłek montażowych. W zadaniach obrazkowych szukaj elementów typowych: "bęben + szczęki" dla hamulca bębnowego oraz "dwie piasty + element pośredni" dla Oldhama.
