KWALIFIKACJA INF1 - CZERWIEC 2017



PYTANIE NR 16.

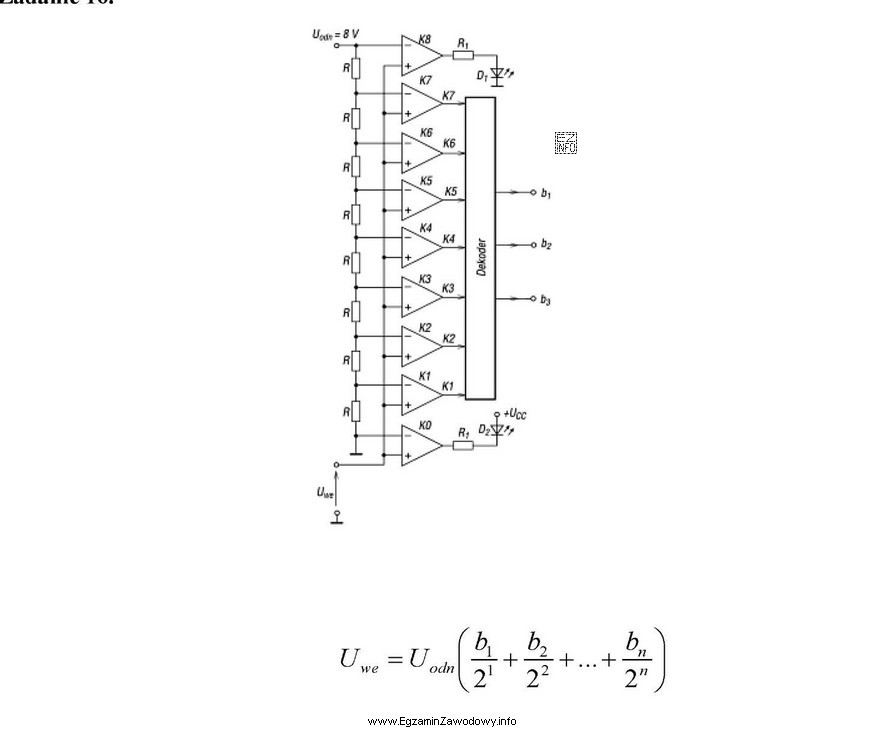

Jaka jest wartość cyfrowego słowa wyjściowego b1b2b3, jeżeli na wejście przetwornika kompensacyjno-wagowego A/C podano napięcie Uwe = 3,8 V, a wartość napięcia odniesienia wynosi 8 V?
Jaka jest wartość cyfrowego słowa wyjściowego b<sub>1</
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wartość cyfrowego słowa wyjściowego odpowiada stosunkowi napięcia wejściowego do napięcia odniesienia. Po przeliczeniu stosunku na postać binarną z trzema bitami, najbliższą wartością jest "011", co odpowiada wartościom bitów b1=0, b2=1, b3=1.
