Wartość skuteczna natężenia prądu (RMS) jest kluczowa, bo opisuje efekt cieplny (moc) prądu przemiennego w rezystancji. Formalnie jest to taka wartość prądu stałego, która w tym samym oporze wydzieli tę samą średnią moc, co rozpatrywany prąd zmienny.
Definicja matematyczna dla przebiegu okresowego i(t) o okresie T ma postać:
Isk = sqrt( (1/T) · ∫(0..T) i(t)2 dt ).

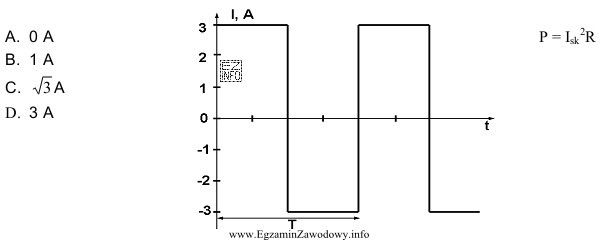

Dlatego przy zadaniach z oscylogramem wykonuje się zwykle trzy kroki:
- Odczyt z wykresu: ustalenie skali osi pionowej (A/div) i odczyt amplitudy lub poziomów prądu w kolejnych przedziałach czasu.
- Identyfikacja kształtu przebiegu: sinusoidalny, prostokątny, trójkątny lub inny. To ważne, bo inne są relacje między amplitudą a RMS.
- Obliczenie RMS: albo z definicji (uśrednianie kwadratu w czasie), albo z odpowiedniego wzoru dla rozpoznanego kształtu (jeśli jest to przebieg standardowy).
Najczęstsze pomyłki polegają na przyjęciu wartości maksymalnej z oscylogramu jako wyniku albo na użyciu wzoru właściwego wyłącznie dla sinusoidy (RMS = amplituda/√2) do przebiegu niesinusoidalnego. Innym błędem jest "średnia z wartości" zamiast "średniej z kwadratów", co z definicji nie daje poprawnej mocy równoważnej.
W praktyce zawodowej (również przy urządzeniach i automatyce współpracującej z instalacjami gazowymi) RMS pozwala poprawnie ocenić obciążenie zasilania, dobór zabezpieczeń oraz interpretację pomiarów w torach sterowania (np. cewki elektrozaworów, układy zapłonu). Dlatego przy oscylogramie zawsze należy opierać się na definicji RMS i danych ze skali wykresu.
