KWALIFIKACJA ELM6 - CZERWIEC 2023



PYTANIE NR 36.

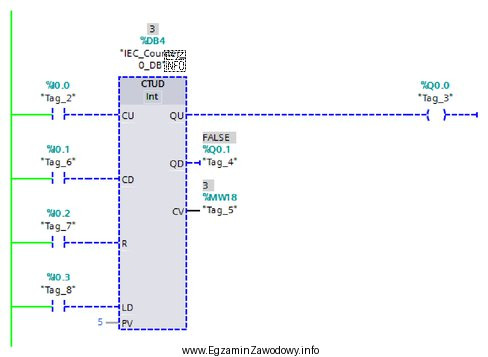

Jaki będzie stan licznika przedstawionego na rysunku, jeśli na wejście R zostanie podany sygnał jedynki logicznej?
Jaki będzie stan licznika przedstawionego na rysunku, jeśli
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiony jest licznik CTUD, który jest licznikiem zliczającym w górę i w dół. Wejście R (reset) powoduje wyzerowanie licznika. Podanie sygnału jedynki logicznej na wejście R spowoduje, że stan licznika zostanie ustawiony na 0, niezależnie od aktualnego stanu licznika.
