KWALIFIKACJA ELM6 - STYCZEŃ 2019

Wyjaśnienie poprawnej odpowiedzi:

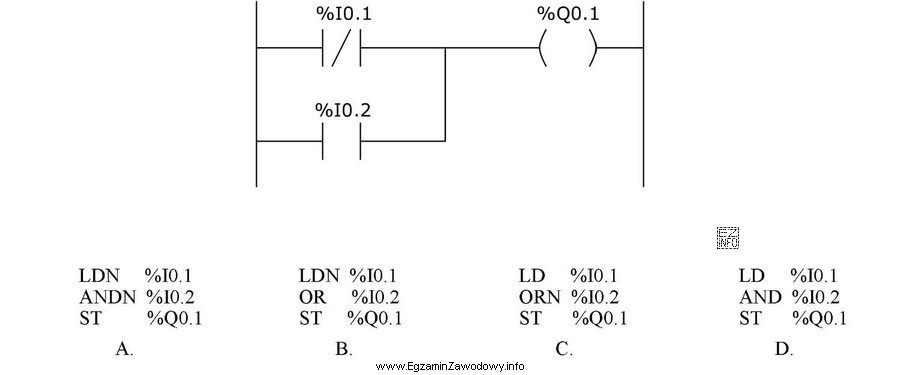

Program w języku drabinkowym przedstawiony na rysunku składa się z dwóch styków: normalnie zamkniętego (%I0.1) i normalnie otwartego (%I0.2), które są połączone równolegle, co odpowiada operacji logicznej OR. Na końcu jest cewka (%Q0.1). Odpowiednik w postaci listy instrukcji to LD %I0.1, OR %I0.2, ST %Q0.1, co odpowiada odpowiedzi B.
