KWALIFIKACJA ELM6 - CZERWIEC 2018



PYTANIE NR 32.

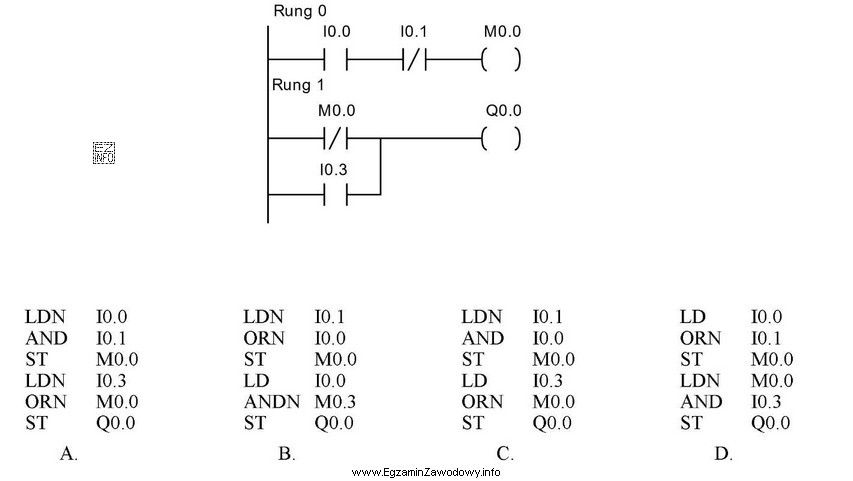

Która ze struktur języka IL zostanie wyświetlona w edytorze, po wykonaniu konwersji programu z języka LD na IL?
Która ze struktur języka IL zostanie wyświetlona
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź C jest poprawna, ponieważ prawidłowo odwzorowuje logikę programu LD na język IL: negacja I0.0, AND I0.1, zapis do M0.0, następnie ładowanie I0.3, ORN M0.0 i zapis do Q0.0.
