Pomiar rezystancji izolacji ma ocenić stan izolacji przewodów instalacji (między przewodami roboczymi a przewodem ochronnym lub między przewodami roboczymi). Aby wynik był miarodajny, instalację przygotowuje się tak, by do obwodu pomiarowego nie były dołączone odbiorniki, które mają własną izolację i elementy wewnętrzne wpływające na odczyt.

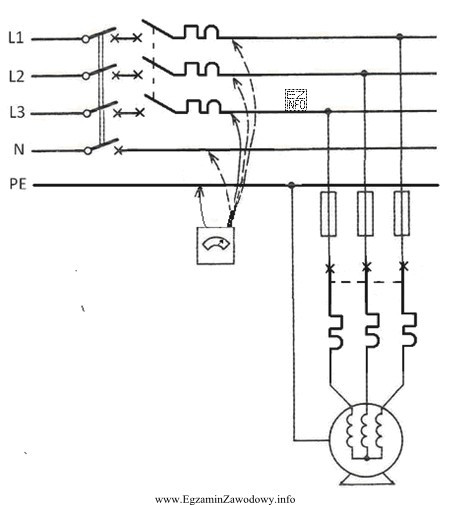

Na przedstawionym schemacie wyłącznik główny jest narysowany jako otwarty, co spełnia wymóg odcięcia zasilania. Jednocześnie obwód silnika po prawej stronie pozostaje zamknięty (zabezpieczenia silnika przewodzą), więc silnik jest nadal elektrycznie połączony z badaną instalacją. To jest klasyczny błąd metodyczny: miernik "widzi" nie tylko izolację przewodów, ale również izolację i upływności odbiornika.
Dlatego poprawna odpowiedź to: "Zabezpieczenie silnika powinno być otwarte." Otwarcie zabezpieczenia (lub inne fizyczne odłączenie odbiornika) rozdziela silnik od instalacji, dzięki czemu pomiar dotyczy samej instalacji przewodowej.
Pozostałe propozycje są nieprawidłowe w tym kontekście:
- "Wyłącznik główny powinien być zamknięty." – podczas pomiaru rezystancji izolacji instalacja ma być bez napięcia; zamknięcie wyłącznika zwiększa ryzyko i może zniszczyć miernik.
- "Przewód ochronny powinien być odłączony." – w typowym pomiarze jedna końcówka miernika jest odniesiona do PE; odłączanie PE zwykle nie rozwiązuje problemu pozostawionego odbiornika i może wprowadzić dodatkowe zagrożenia oraz niepewność wyniku.
- "Zabezpieczenie główne powinno być zamknięte." – zamykanie zabezpieczeń nie eliminuje błędu; kluczowe jest odłączenie odbiorników, a nie utrzymywanie ciągłości ich obwodów.
Wskazówka egzaminacyjna: jeśli na schemacie widać miernik izolacji oraz odbiornik (silnik, elektronika) nadal połączony z przewodami, najczęściej szukanym błędem jest właśnie nieodłączenie odbiornika, a nie samo podłączenie miernika.
