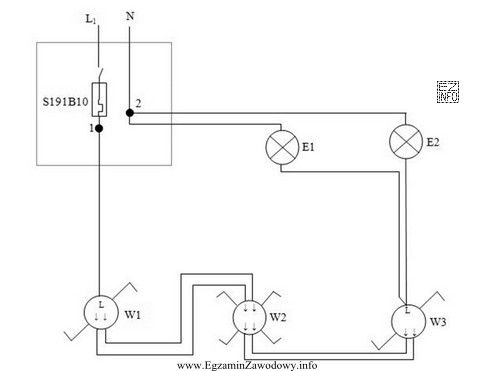

W diagnostyce obwodów elektrycznych kluczowe jest łączenie objawów z topologią połączeń na schemacie. Założenia zadania eliminują typowe przyczyny "na końcu obwodu": obie żarówki są sprawne, a także oprawy E1 i E2 są sprawne. Oznacza to, że brak świecenia E1 nie wynika z przepalonego włókna ani z uszkodzenia samej oprawy (np. braku styku w oprawce).
Skoro żarówka E2 świeci, to można wnioskować, że:
- zasilanie dociera do części instalacji obejmującej E2,
- elementy i przewody wspólne dla zasilania E2 nie są przerwane (w przeciwnym razie E2 także by nie świeciła),
- problem dotyczy gałęzi/odcinka przypisanego do E1.
W takiej sytuacji najbardziej logiczną przyczyną jest przerwa w obwodzie doprowadzającym zasilanie do E1. Odpowiedź "Uszkodzony przewód pomiędzy W3 a E1" odpowiada dokładnie temu mechanizmowi: obwód E2 może pozostać zamknięty i działać, a obwód E1 jest otwarty na odcinku tuż przed oprawą/odbiornikiem.
Pozostałe propozycje są niezgodne z przesłanką, że E2 świeci:
- "Uszkodzone przewody pomiędzy W1 a W2" oraz "Uszkodzone przewody pomiędzy W2 a W3" zwykle wskazują na usterkę w części bardziej wspólnej dla zasilania. Gdyby ten odcinek odcinał zasilanie dla całej dalszej części obwodu, E2 również przestałaby działać.
- "Uszkodzony przewód pomiędzy W1 a S191B10" sugeruje problem w rejonie elementu zabezpieczającego/łączeniowego. Jeśli taki element zasila oba odbiorniki, jego uszkodzenie częściej powoduje brak zasilania w większej części układu, a nie tylko jednej żarówki.
W praktyce serwisowej (również przy urządzeniach gazowych wyposażonych w elementy elektryczne) podobne wnioskowanie prowadzi do skutecznej kolejności działań: potwierdzenie objawu, weryfikacja odbiornika, a następnie sprawdzenie ciągłości przewodu i połączeń na odcinku przypisanym do niedziałającego elementu.
